Діагностика та ремонт підсилювачів

1. Яка основна причина завалу амплітудо-частотної характеристики підсилювача в області нижніх частот ?
недостатнє значення ємності прохідних конденсаторів у колі емітера транзисторів і розв'язуючих - у колі бази
недостатнє значення ємності прохідних конденсаторів у колі бази транзисторів і розв'язуючих - у колі емітера
вхідна ємність транзисторів, яка при збільшенні частоти зменшує вхідний опір
вихідна ємність транзисторів, яка при збільшенні частоти збільшує вхідний опір
2. Яка основна причина завалу амплітудо-частотної характеристики підсилювача в області верхніх частот
недостатнє значення ємності прохідних конденсаторів у колі емітера транзисторів і розв'язуючих - у колі бази
недостатнє значення ємності прохідних конденсаторів у колі бази транзисторів і розв'язуючих - у колі емітера
вхідна ємність транзисторів, яка при збільшенні частоти зменшує вхідний опір
вихідна ємність транзисторів, яка при збільшенні частоти збільшує вхідний опір
3. Виконується діагностика ПНЧ прямокутними імпульсами. Яка осцилограма вихідної напруги ПНЧ характеризує послаблення підсилення напруги низьких звукових частот?
А
Б
В
Г
4. Виконується діагностика ПНЧ прямокутними імпульсами. Яка осцилограма вихідної напруги ПНЧ характеризує наявність у підсилювачі паразитних коливань, частоти яких вищі за верхню робочу частоту?
А
Б
В
Г
5. Виконується діагностика ПНЧ прямокутними імпульсами. Яка осцилограма вихідної напруги ПНЧ характеризує підйом підсилення на середніх частотах?
А
Б
В
Г
6. Виконується діагностика ПНЧ прямокутними імпульсами. Яка осцилограма вихідної напруги ПНЧ характеризує ослаблення підсилення напруги верхніх звукових частот вхідного сигналу ПНЧ?
А
Б
В
Г
7. Виконується діагностика ПНЧ прямокутними імпульсами. Яка осцилограма вихідної напруги ПНЧ характеризує підйом підсилення напруги низьких частот звукового сигналу?
А
Б
В
Г
8. Виконується діагностика ПНЧ прямокутними імпульсами. Що характеризує такий вихідний сигнал?
підйом підсилення напруги низьких частот звукового сигналу
ослаблення підсилення напруги верхніх звукових частот вхідного сигналу ПНЧ
ослаблення підсилення напруги низьких звукових частот вхідного сигналу ПНЧ
підйом підсилення на середніх частотах
9. Виконується діагностика ПНЧ прямокутними імпульсами. Що характеризує такий вихідний сигнал?
зниження підсилення напруги низьких та середніх звукових частот
ослаблення підсилення напруги низьких звукових частот вхідного сигналу ПНЧ
підйом підсилення на середніх частотах
підйом підсилення напруги низьких частот звукового сигналу
10. Виконується діагностика ПНЧ прямокутними імпульсами. Що характеризує такий вихідний сигнал?
зниження підсилення напруги низьких та середніх звукових частот
ослаблення підсилення напруги низьких звукових частот вхідного сигналу ПНЧ
підйом підсилення на середніх частотах
підйом підсилення напруги низьких частот звукового сигналу
11. Виконується діагностика ПНЧ прямокутними імпульсами. Що характеризує такий вихідний сигнал?
зниження підсилення напруги низьких та середніх звукових частот
ослаблення підсилення напруги низьких звукових частот вхідного сигналу ПНЧ
підйом підсилення на середніх частотах
підйом підсилення напруги низьких частот звукового сигналу
12. Виконується діагностика ПНЧ прямокутними імпульсами. Що характеризує такий вихідний сигнал?
підйом підсилення низьких звукових частот
послаблення підсилення верхніх звукових частот
послаблення підсилення низьких частот звукового сигналу
наявність у підсилювачі паразитних коливань, частоти яких вищі за верхню робочу частоту
13. Виконується діагностика ПНЧ прямокутними імпульсами. Що характеризує такий вихідний сигнал?
підйом підсилення низьких частот звукового сигналу
послаблення підсилення верхніх звукових частот
послаблення підсилення напруги низьких звукових частот
наявність у підсилювачі паразитних коливань, частоти яких вищі за верхню робочу частоту
14. На вхід ПНЧ подається синусоїдальний сигнал. Осцилограма вихідного сигналу представлена на рисунку. Який спосіб усунення даної несправності?
зменшити напругу зміщення бази вихідних транзисторів відповідними резисторами
збільшити напругу зміщення бази вихідних транзисторів зміною опору відповідних резисторів
зменшити напругу зміщення бази вихідних транзисторів до отримання неспотвореного сигналу
збільшити ємкість конденсаторів фільтру (замінити їх)
15. На вхід ПНЧ подається синусоїдальний сигнал. Осцилограма вихідного сигналу представлена на рисунку. Який спосіб усунення даної несправності?
зменшити напругу зміщення бази вихідних транзисторів відповідними резисторами
збільшити напругу зміщення бази вихідних транзисторів зміною опору відповідних резисторів
зменшити напругу зміщення бази вихідних транзисторів до отримання неспотвореного сигналу
збільшити ємкість конденсаторів фільтру (замінити їх)
16. На вхід ПНЧ подається синусоїдальний сигнал. Осцилограма вихідного сигналу представлена на рисунку. Який спосіб усунення даної несправності?
зменшити напругу зміщення бази вихідних транзисторів відповідними резисторами
збільшити напругу зміщення бази вихідних транзисторів зміною опору відповідних резисторів
зменшити напругу зміщення бази вихідних транзисторів до отримання неспотвореного сигналу
збільшити ємкість конденсаторів фільтру (замінити їх)
17. На вхід ПНЧ подається синусоїдальний сигнал. Осцилограма вихідного сигналу представлена на рисунку. Який спосіб усунення даної несправності?
перевірити коло негативного зворотного зв'язку, відрегулювати режим живлення за постійним струмом, замінити транзистори
збільшити напругу зміщення бази вихідних транзисторів зміною опору відповідних резисторів
зменшити напругу сигналу на вході підсилювача до появи неспотвореного сигналу
збільшити ємкість конденсаторів фільтру (замінити їх)
18. На вхід ПНЧ подається синусоїдальний сигнал. Осцилограма вихідного сигналу представлена на рисунку. Який спосіб усунення даної несправності?
підібрати транзистори з однаковими коефіцієнтами передачі h21э
збільшити напругу зміщення бази вихідних транзисторів зміною опору - відповідних резисторів
зменшити напругу сигналу на вході підсилювача до появи неспотвореного сигналу
перевірити екранування проводів вхідних кіл, кола негативного зворотного зв'язку, відрегулювати режим живлення за постійним струмом, замінити транзистори
19. На вхід ПНЧ подається синусоїдальний сигнал. Осцилограма вихідного сигналу представлена на рисунку. Який спосіб усунення даної несправності?
підібрати транзистори з однаковими коефіцієнтами передачі h21э
збільшити напругу зміщення бази вихідних транзисторів
зменшити напругу сигналу на вході підсилювача до появи неспотвореного сигналу
перевірити екранування проводів вхідних кіл, кола негативного зворотного зв'язку, відрегулювати режим живлення за постійним струмом, замінити транзистори
20. На вхід ПНЧ подається синусоїдальний сигнал. Осцилограма вихідного сигналу представлена на рисунку. Який спосіб усунення даної несправності?
підібрати транзистори з однаковими коефіцієнтами передачі h21э
перевірити екранування проводів вхідних кіл, кола негативного зворотного зв'язку, відрегулювати режим живлення за постійним струмом, замінити транзистори
зменшити напругу сигналу на вході підсилювача до появи неспотворе-ного сигналу
збільшити ємкість конденсаторів фільтру (замінити їх)
21. На якому малюнку зображено форму вихідної напруги ПНЧ з завищеною пульсацією напруги живлення підсилювача?
А
Б
В
Г
22. На якому малюнку зображено форму вихідної напруги ПНЧ з великою напругою зміщення?
А
Б
В
Г
23. На якому малюнку зображено форму вихідної напруги ПНЧ з недостатньою напругою зміщення на базах вихідних транзисторів?
А
Б
В
Г
24. На якому малюнку зображено форму вихідної напруги ПНЧ з завищеною напругою зміщення на базах вихідних транзисторів?
А
Б
В
Г
25. На якому малюнку зображено форму вихідної напруги ПНЧ з великою напругою зміщення?
А
Б
В
Г
26. На якому малюнку зображено форму вихідної напруги ПНЧ, транзистори мають різні параметри (коефіцієнти передачі струму)?
А
Б
В
Г
27. На якому малюнку зображено форму вихідної напруги ПНЧ з самозбудженням підсилювача?
А
Б
В
Г
28. На якому малюнку зображено форму вихідної напруги ПНЧ з завищеною пульсацією напруги живлення підсилювача?
А
Б
В
Г
29. Яке значення має нормальна потужність, якщо номінальна дорівнює 5 Вт?
0,1 Вт
0,5 Вт
1 Вт
2 Вт
30. Які значення має стандартна потужність?
500 мВт, 250 мВт, 25 мВт, 5 мВт
500 мВт, 100 мВт, 10 мВт, 1 мВт
500 мВт, 50 мВт, 5 мВт, 1 мВт
500 мВт, 350 мВт, 55 мВт, 5 мВт
31. Як правильно перевірити співвідношення сигнал/шум?
підсилювач встановлюють у номінальні умови і вимірюють вихідну напругу Uш. Після цього генератор відмикають, замикаючи вхід на еквівалент джерела. Вимірюють рівень шуму на виході (незважений). Якщо є смуговий фільтр 1кГц, вимірюють зважене значення шуму
підсилювач встановлюють у номінальні умови і вимірюють вхідну напругу Uш. Після цього генератор відмикають, замикаючи вхід на еквівалент джерела. Вимірюють рівень шуму на вході (незважений). Якщо є смуговий фільтр 1кГц, вимірюють зважене значення шуму
підсилювач встановлюють у номінальні умови і вимірюють вихідну напругу Uш. Після цього генератор відключають. Вимірюють рівень шуму на виході. Якщо є смуговий фільтр 100кГц, вимірюють зважене значення шуму
підсилювач встановлюють у номінальні умови і задають вхідну напругу Uш. Після цього генератор відмикають, замикаючи вхід на еквівалент джерела. Вимірюють рівень шуму на виході (незважений). Якщо є смуговий фільтр 1кГц, вимірюють зважене значення шуму
32. Як правильно перевірити співвідношення сигнал/фон?
підсилювач встановлюють у номінальні умови і вимірюють вхідну напругу на частоті 500Гц, 1000 Гц, 1500 Гц. Для цього використовують смугові фільтри (з врахуванням послаблення у смузі проникнення) або селективний вольтметр
підсилювач встановлюють у номінальні умови і вимірюють вихідну напругу на частоті 500Гц, 1000 Гц, 1500 Гц. Для цього використовують смугові фільтри (з врахуванням послаблення у смузі проникнення) або селективний вольтметр
підсилювач встановлюють у номінальні умови і вимірюють вихідну напругу на частоті мережі та її гармонік (50Гц, 100 Гц, 150 Гц). Для цього використовують смугові фільтри (з врахуванням послаблення у смузі проникнення) або селективний вольтметр
підсилювач встановлюють у номінальні умови і встановлюють вхідну напругу на частоті мережі та її гармонік (50Гц, 100 Гц, 150 Гц). Для цього використовують смугові фільтри (з врахуванням послаблення у смузі проникнення) або селективний вольтметр

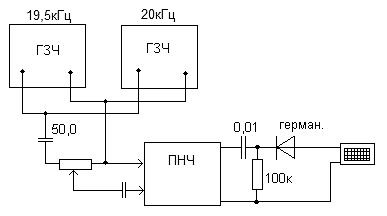

33. Для чого використовуються пристрій схема якого зображена на малюнку
для визначення вихідної потужності
для пошуку нелінійних спотворень
для пошуку джерела високочастотних завад
для визначення напруги шуму

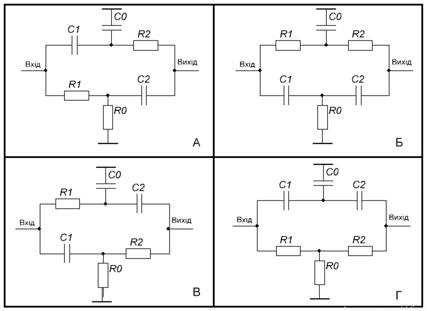

34. На якому малюнку зображена правильна схема пробника з 2-Т мостом?
А
Б
В
Г
35. Для чого використовують пристрій схема якого зображена на малюнку?
для вимірювання частоти широкому діапазоні
для вимірювання напруги ВЧ у широкому діапазоні частот
для пошуку джерела високочастотних завад
для пошуку джерела низькочастотних завад
36. В схемі ПНЧ несправний вихідний каскад, за допомогою якої діагностики можна виявити дану несправність?
перевірте транзистори передпідсилювача або ІМС, підключену до звуковому входу. Перевірте транзистор або ІМС попереднього каскаду підсилювача потужності, що підключені до регулятора гучності
встановите місце розташування потужних вихідних транзисторів і ІМС, змонтованих на великих радіаторах. Перевірте їх і підключені до них ланцюги
почніть перевірку з регулятора гучності і просувайтеся за схемою до гучномовців або у напрямі вхідного каскаду
перевіряйте проходження НЧ сигналу з частотою 1 кГц від вхідних виводів до виводів гучномовця. Переходите від базового виводу одного транзистора до базового виводу наступного і від вхідного до вихідного виводу кожної ІМС
37. В схемі ПНЧ несправний вхідний каскад, за допомогою якої діагностики можна виявити дану несправність
перевірте транзистори передпідсилювача або ІМС, підключену до звуковому входу. Перевірте транзистор або ІМС попереднього каскаду підсилювача потужності, що підключені до регулятора гучності
встановите місце розташування потужних вихідних транзисторів і ІМС, змонтованих на великих радіаторах. Перевірте їх і підключені до них ланцюги
почніть перевірку з регулятора гучності і просувайтеся за схемою до гучномовців або у напрямі вхідного каскаду
перевіряйте проходження НЧ сигналу з частотою 1 кГц від вхідних виводів до виводів гучномовця. Переходите від базового виводу одного транзистора до базового виводу наступного і від вхідного до вихідного виводу кожної ІМС
38. В схемі ПНЧ потрібно перевірити проходження сигналу, за допомогою якої діагностики можна провести дану операцію?
перевірте транзистори передпідсилювача або ІМС, підключену до звуковому входу. Перевірте транзистор або ІМС попереднього каскаду підсилювача потужності, що підключені до регулятора гучності
встановите місце розташування потужних вихідних транзисторів і ІМС, змонтованих на великих радіаторах. Перевірте їх і підключені до них ланцюги
почніть перевірку з регулятора гучності і просувайтеся за схемою до гучномовців або у напрямі вхідного каскаду
перевіряйте проходження НЧ сигналу з частотою 1 кГц від вхідних виводів до виводів гучномовця. Переходите від базового виводу одного транзистора до базового виводу наступного і від вхідного до вихідного виводу кожної ІМС
39. В схемі ПНЧ потрібно перевірити проходження сигналу з використанням генератора сигналів, за допомогою якої діагностики можна провести дану операцію?
перевірте транзистори передпідсилювача або ІМС, підключену до звуковому входу. Перевірте транзистор або ІМС попереднього каскаду підсилювача потужності, що підключені до регулятора гучності
встановите місце розташування потужних вихідних транзисторів і ІМС, змонтованих на великих радіаторах. Перевірте їх і підключені до них ланцюги
почніть перевірку з регулятора гучності і просувайтеся за схемою до гучномовців або у напрямі вхідного каскаду
перевіряйте проходження НЧ сигналу з частотою 1 кГц від вхідних виводів до виводів гучномовця. Переходите від базового виводу одного транзистора до базового виводу наступного і від вхідного до вихідного виводу кожної ІМС
40. В схемі ПНЧ потрібно визначити несправний каскад, за допомогою якої діагностики можна провести дану операцію?
перевірте справність розділових конденсаторів і опорів зсуву. Перевірте транзистори на відсутність обривів або підвищених струмів витоку
перевірте проходження сигналу на вході. При відсутності вихідного сигналу виміряйте на­пругу на кожному виводі. Також вимірюють опір на кожному виводі ІМС
при припиненні проходження сигналу перевірте кожен транзистор і ІМС каскаду, у якому пропав сигнал. Виконайте перевірку елементу схеми безпосередньо в схемі і при демонтажі
при припиненні проходження сигналу, можливо, несправний попередній каскад
41. В схемі ПНЧ потрібно перевірити транзистори, за допомогою якої діагностики можна провести дану операцію?
перевірте справність розділових конденсаторів і опорів зсуву. Перевірте транзистори на відсутність обривів або підвищених струмів витоку
перевірте проходження сигналу на вході. При відсутності вихідного сигналу виміряйте на­пругу на кожному виводі. Також вимірюють опір на кожному виводі ІМС
при припиненні проходження сигналу перевірте кожен транзистор і ІМС каскаду, у якому пропав сигнал. Виконайте перевірку елементу схеми безпосередньо в схемі і при демонтажі
при припиненні проходження сигналу, можливо, несправний попередній каскад
42. В схемі ПНЧ потрібно перевірити інтегральні мікросхеми, за допомогою якої діагностики можна провести дану операцію?
перевірте справність розділових конденсаторів і опорів зсуву. Перевірте транзистори на відсутність обривів або підвищених струмів витоку
перевірте проходження сигналу на вході. При відсутності вихідного сигналу виміряйте на­пругу на кожному виводі. Також вимірюють опір на кожному виводі ІМС
при припиненні проходження сигналу перевірте кожен транзистор і ІМС каскаду, у якому пропав сигнал. Виконайте перевірку елементу схеми безпосередньо в схемі і при демонтажі
при припиненні проходження сигналу, можливо, несправний попередній каскад
43. На виході ПНЧ спостерігається тихий звук, за допомогою якої діагностики можна виявити дану несправність?
перевірте справність розділових конденсаторів і опорів зсуву. Перевірте транзистори на відсутність обривів або підвищених струмів витоку
перевірте проходження сигналу на вході. При відсутності вихідного сигналу виміряйте на­пругу на кожному виводі. Також вимірюють опір на кожному виводі ІМС
при припиненні проходження сигналу перевірте кожен транзистор і ІМС каскаду, у якому пропав сигнал. Виконайте перевірку елементу схеми безпосередньо в схемі і при демонтажі
при припиненні проходження сигналу, можливо, несправний попередній каскад
44. На виході ПНЧ спостерігається спотворення звуку, за допомогою якої діагностики можна виявити дану несправність
відразу перевіряйте вихідні НЧ ланки. Перевірте транзистори на відсутність обривів або підвищених струмів витоку. Виміряйте опори і напруги на кожному виводі ІМС. Перевірте розділовий конденсатор на відсутність пробою. перевірте на відповідність нормі напругу живлення
перевірте вихідні НЧ транзистори і ІМС. Перевірте резистори, що задають зміщення і розв'язуючі конденсатори
переконаєтеся у відсутності ненадійних з'єднань виводів транзисторів, ІМС, поганих з'єднань на друкованій платі, пошкоджень доріжок друкованої плати. Перевірте на справність розділові електролітичні конденсатори
перевірте на коротке замикання транзистори або ІМС. Пошукайте згорілі елементи схеми. Перевірте можливу зміну значень опору резисторів зсуву, що задають напругу зсуву на транзисторах
45. На виході ПНЧ спостерігається слабкий і спотворений звук, за допомогою якої діагностики можна виявити дану несправність?
відразу перевіряйте вихідні НЧ ланки. Перевірте транзистори на відсутність обривів або підвищених струмів витоку. Виміряйте опори і напруги на кожному виводі ІМС. Перевірте розділовий конденсатор на відсутність пробою. перевірте на відповідність нормі напругу живлення
перевірте вихідні НЧ транзистори і ІМС. Перевірте резистори, що задають зміщення і розв'язуючі конденсатори
переконаєтеся у відсутності ненадійних з'єднань виводів транзисторів, ІМС, поганих з'єднань на друкованій платі, пошкоджень доріжок друкованої плати. Перевірте на справність розділові електролітичні конденсатори
перевірте на коротке замикання транзистори або ІМС. Пошукайте згорілі елементи схеми. Перевірте можливу зміну значень опору резисторів зсуву, що задають напругу зсуву на транзисторах
46. На виході ПНЧ спостерігається переривистий або зникаючий звук, за допомогою якої діагностики можна виявити дану несправність?
відразу перевіряйте вихідні НЧ ланки. Перевірте транзистори на відсутність обривів або підвищених струмів витоку. Виміряйте опори і напруги на кожному виводі ІМС. Перевірте розділовий конденсатор на відсутність пробою. перевірте на відповідність нормі напругу живлення
перевірте вихідні НЧ транзистори і ІМС. Перевірте резистори, що задають зміщення і розв'язуючі конденсатори
переконаєтеся у відсутності ненадійних з'єднань виводів транзисторів, ІМС, поганих з'єднань на друкованій платі, пошкоджень доріжок друкованої плати. Перевірте на справність розділові електролітичні конденсатори
перевірте на коротке замикання транзистори або ІМС. Пошукайте згорілі елементи схеми. Перевірте можливу зміну значень опору резисторів зсуву, що задають напругу зсуву на транзисторах
47. В схемі ПНЧ спостерігаються перегріті елементи, за допомогою якої діагностики можна виявити дану несправність?
відразу перевіряйте вихідні НЧ ланки. Перевірте транзистори на відсутність обривів або підвищених струмів витоку. Виміряйте опори і напруги на кожному виводі ІМС. Перевірте розділовий конденсатор на відсутність пробою. перевірте на відповідність нормі напругу живлення
перевірте вихідні НЧ транзистори і ІМС. Перевірте резистори, що задають зміщення і розв'язуючі конденсатори
переконаєтеся у відсутності ненадійних з'єднань виводів транзисторів, ІМС, поганих з'єднань на друкованій платі, пошкоджень доріжок друкованої плати. Перевірте на справність розділові електролітичні конденсатори
перевірте на коротке замикання транзистори або ІМС. Пошукайте згорілі елементи схеми. Перевірте можливу зміну значень опору резисторів зсуву, що задають напругу зсуву на транзисторах
48. Для пошуку каскаду, що вносить нелінійні спотворення в сигнал, використовують подвійний Т-міст (fо =1кГц), який встановлюють на виході підсилювального каскаду, що перевіряється. На вхід каскаду, що перевіряється, підключений генератор синусоїдальних сигналів з частотою 1кГц. Виберіть правильні твердження.
якщо підсилювач має лінійну характеристику, то буде чутний тональний сигнал
якщо підсилювач має не лінійну характеристику, то не буде чутний тональний сигнал
якщо підсилювач має не лінійну характеристику, то буде чутний тональний сигнал
якщо підсилювач має лінійну характеристику, то не буде чутний тональний сигнал
49. Виконується пошук каскаду, що вносить високочастотні втрати у вихідний сигнал, за схемою, що представлена на рисунку. Виберіть правильні твердження
якщо каскад, що перевіряється, має завал АЧХ в області ВЧ, то биття частот на діоді не виникнуть і звуковий сигнал на виході міні підсилювача буде відсутній
якщо каскад, що перевіряється, не має завалу АЧХ в області ВЧ, то на діоді виникнуть биття частот і на виході міні підсилювача буде чутний тональний сигнал частотою 500Гц
якщо каскад, що перевіряється, не має завалу АЧХ в області ВЧ, то на діоді виникнуть биття частот і на виході міні підсилювача буде відсутній звуковий сигнал
якщо каскад, що перевіряється, має завал АЧХ в області ВЧ, то на діоді виникнуть биття частот і звуковий сигнал на виході міні підсилювача буде чутний тональний сигнал частотою 500Гц
50. Виконується пошук каскаду, що вносить низькочастотні втрати у вихідний сигнал, за схемою, що представлена на рисунку. Виберіть правильне твердження
якщо каскад, що перевіряється, має завал АЧХ в області НЧ, то на виході міні підсилювача можна буде почути сигнал частотою 500Гц
якщо каскад, що перевіряється, має завал АЧХ в області НЧ, то на виході міні підсилювача можна буде почути сигнал частотою 20Гц
якщо каскад, що перевіряється, не має завалу АЧХ в області НЧ, то на виході міні підсилювача можна буде почути сигнал частотою 20Гц
якщо каскад, що перевіряється, не має завалу АЧХ в області НЧ, то на виході міні підсилювача можна буде почути сигнал частотою 500Гц

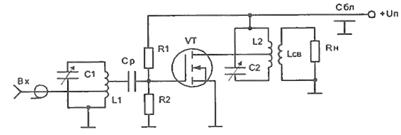

51. До входу резонансного підсилювача підключений генератор на частоту 144 МГц. До опору навантаження підключений вольтметр змінної напруги. Виберіть правильну послідовність настройки підсилювача.
першим настроюється контур L2C2. Так як він включений паралельно джерелу сигналу, то він настроюється по максимуму вихідного сигналу; другим настроюється контур L1C1. Так як він включений паралельно джерелу сигналу, то він настроюється по максимуму вихідного сигналу
першим настроюється контур L2C2. Так як він включений паралельно джерелу сигналу, то він настроюється по мінімуму вихідного сигналу; другим настроюється контур L1C1. Так як він включений паралельно джерела сигналу, то він настроюється по мінімуму вихідного сигналу
першим настроюється контур L2C2. Так як він включений послідовно до джерела сигналу, то він настроюється по мінімуму вихідного сигналу; другим настроюється контур L1C1. Так як він включений послідовно до джерела сигналу, то він настроюється по мінімуму вихідного сигналу
першим настроюється контур L2C2. Так як він включений паралельно до джерела сигналу, то він настроюється по максимуму вихідного сигналу; другим настроюється контур L1C1. Так як він включений послідовно до джерела сигналу, то він настроюється по мінімуму вихідного сигналу
52. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L1C1 паралельний і підключений паралельно до джерела сигналу
контур L1C1 паралельний і підключений послідовно до джерела сигналу
контур L1C1 послідовний і підключений послідовно до джерела сигналу
контур L1C1 послідовний і підключений паралельно до джерела сигналу
53. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L2C2 паралельний і підключений паралельно до джерела сигналу
контур L2C2 паралельний і підключений послідовно до джерела сигналу
контур L2C2 послідовний і підключений послідовно до джерела сигналу
контур L2C2 послідовний і підключений паралельно до джерела сигналу

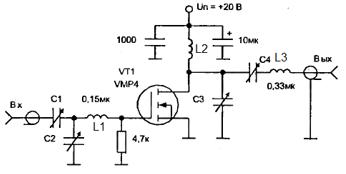

54. До входу резонансного підсилювача підключений генератор на частоту 70 МГц. До виходу підключений вольтметр змінної напруги. Виберіть правильну послідовність настройки підсилювача.
першим настроюється контур L3C4. Так як він включений послідовно до джерела сигналу, то він настроюється по максимуму вихідного сигналу; другим настроюється контур L2C3. Так як він включений паралельно до джерела сигналу, то він настроюється по максимуму вихідного сигналу
першим настроюється контур L3C4. Так як він включений послідовно до джерела сигналу, то він настроюється по мінімуму вихідного сигналу; другим настроюється контур L2C3. Так як він включений паралельно до джерела сигналу, то він настроюється по максимуму вихідного сигналу
першим настроюється контур L3C4. Так як він включений послідовно до джерела сигналу, то він настроюється по максимуму вихідного сигналу; другим настроюється контур L2C3. Так як він включений послідовно до джерела сигналу, то він настроюється по мінімуму вихідного сигналу
першим настроюється контур L3C4. Так як він включений послідовно до джерела сигналу, то він настроюється по мінімуму вихідного сигналу; другим настроюється контур L2C3. Так як він включений послідовно до джерела сигналу, то він настроюється по мінімуму вихідного сигналу
55. До входу резонансного підсилювача підключений генератор на частоту 70 МГц. До виходу підключений вольтметр змінної напруги. Виберіть правильну послідовність настройки підсилювача
L3C4, L2C3, L1C1, C2
L1C1, C2, L3C4, L2C3
L3C4, L1C1, L2C3, C2
L2C3, L1C1, L3C4, C2
56. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L2C3 паралельний і підключений паралельно до джерела сигналу
контур L2C3 паралельний і підключений послідовно до джерела сигналу
контур L2C3 послідовний і підключений послідовно до джерела сигналу
контур L2C3 послідовний і підключений паралельно до джерела сигналу
57. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L2C3 підключений паралельно до джерела сигналу і настроюється по максимуму вихідного сигналу
контур L2C3 підключений послідовно до джерела сигналу і настроюється по максимуму вихідного сигналу
контур L2C3 підключений послідовно до джерела сигналу і настроюється по мінімуму вихідного сигналу
контур L2C3 підключений паралельно до джерела сигналу і настроюється по мінімуму вихідного сигналу
58. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L3C4 підключений паралельно до джерела сигналу і настроюється по максимуму вихідного сигналу
контур L3C4 підключений послідовно до джерела сигналу і настроюється по максимуму вихідного сигналу
контур L3C4 підключений послідовно до джерела сигналу і настроюється по мінімуму вихідного сигналу
контур L3C4 підключений паралельно до джерела сигналу і настроюється по мінімуму вихідного сигналу
59. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L1C1 підключений паралельно до джерела сигналу і настроюється по максимуму вихідного сигналу
контур L1C1 підключений послідовно до джерела сигналу і настроюється по максимуму вихідного сигналу
контур L1C1 підключений послідовно до джерела сигналу і настроюється по мінімуму вихідного сигналу
контур L1C1 підключений паралельно до джерела сигналу і настроюється по мінімуму вихідного сигналу

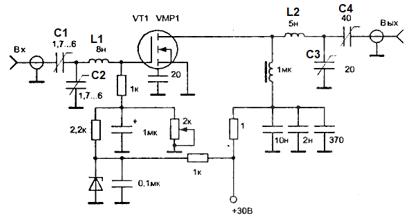

60. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L1C1 послідовний і підключений послідовно до джерела сигналу; контур L1C2 паралельний і підключений паралельно до джерела сигналу
контур L1C1 послідовний і підключений послідовно до джерела сигналу; контур L1C2 послідовний і підключений послідовно до джерела сигналу
контур L1C1 послідовний і підключений послідовно до джерела сигналу; контур L1C2 паралельний і підключений послідовно до джерела сигналу
контур L1C1 послідовний і підключений паралельно до джерела сигналу; контур L1C2 паралельний і підключений послідовно до джерела сигналу
61. На рисунку наведений високочастотний підсилювач. Для його настройки виберіть правильне твердження
контур L2C4 послідовний і підключений послідовно до джерела сигналу; контур L2C3 паралельний і підключений паралельно до джерела сигналу
контур L2C4 послідовний і підключений послідовно до джерела сигналу; контур L2C3 послідовний і підключений послідовно до джерела сигналу
контур L2C4 послідовний і підключений послідовно до джерела сигналу; контур L2C3 паралельний і підключений послідовно до джерела сигналу
контур L2C4 послідовний і підключений паралельно до джерела сигналу; контур L2C3 паралельний і підключений послідовно до джерела сигналу
62. До входу резонансного підсилювача підключений генератор на частоту 70 МГц. До виходу підключений вольтметр змінної напруги. Виберіть правильну послідовність настройки підсилювача
контур L2C4 настроюється по максимуму вихідного сигналу; контур L2C3 настроюється по максимуму вихідного сигналу
контур L2C4 настроюється по мінімуму вихідного сигналу; контур L2C3 настроюється по максимуму вихідного сигналу
контур L2C4 настроюється по максимуму вихідного сигналу; контур L2C3 настроюється по мінімуму вихідного сигналу
контур L2C4 настроюється по мінімуму вихідного сигналу; контур L2C3 настроюється по мінімуму вихідного сигналу
63. До входу резонансного підсилювача підключений генератор на частоту 70 МГц. Контур L2C4, L2C3 настроєний в резонанс. До виходу підключений вольтметр змінної напруги. Виберіть правильну послідовність настройки підсилювача.
контур L1C1 настроюється по максимуму вихідного сигналу; контур L1C2 настроюється по максимуму вихідного сигналу
контур L1C1 настроюється по мінімуму вихідного сигналу; контур L1C2 настроюється по максимуму вихідного сигналу
контур L1C1 настроюється по максимуму вихідного сигналу; контур L1C2 настроюється по мінімуму вихідного сигналу
контур L1C1 настроюється по мінімуму вихідного сигналу; контур L1C2 настроюється по мінімуму вихідного сигналу
64. До входу резонансного підсилювача підключений генератор на частоту 70 МГц. До виходу підключений вольтметр змінної напруги. Виберіть правильну послідовність настройки підсилювача
L2C4, L2C3, L1C1, L1C2
L1C1, L1C2, L2C4, L2C3
L2C4, L1C1, L2C3, L1C2
L2C3, L1C1, L2C4, L1C2

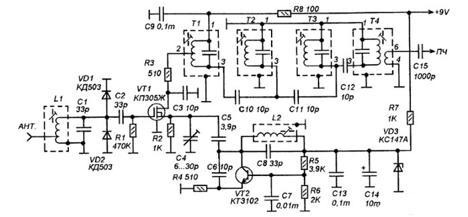

65. Виконується настройка резонансного підсилювача з ФЗС. Яка правильна послідовність настройки?
конур Т4 - максимум, конур Т3 - мінімум, конур Т2 - максимум, конур Т1 - мінімум
конур Т1 - максимум, конур Т2 - мінімум, конур Т3 - максимум, конур Т4 - мінімум
конур Т1, Т4 - максимум, конур Т2, Т3 - мінімум
конур Т4, Т3, Т2, Т1 - максимум
