CCFL_LED

1. Підсвічування Direct lit передбачає, що джерело світла розміщується
безпосередньо за LCD матрицею
з одного з країв матриці
з двох країв матриці
по периметру матриці
2. Підсвічування Edge lit передбачає, що джерело світла розміщується
безпосередньо за LCD матрицею
з одного з країв матриці
з двох країв матриці
по периметру матриці
3. На рисунку наведена схема Edge lit підсвічування LCD панелі. Яку функцію виконує світловод
перенаправляє світловий потік до LCD матриці
забезпечує поляризацію світлового потоку
здійснює модуляцію поляризованого світлового потоку
зменшує поляризований світловий потік шляхом його розсіювання в різні боки
дозволяє або забороняє проходження поляризованого світлового потоку
4. Лампи та світлодіоди є джерелами неполяризованого світла, тому до конструкції LCD матриці входить
призма, що переломлює
поляризатор
кольоровий фільтр
аналізатор
поверхня, що розсіює
5. Яку функцію виконує шар матриці рідких кристалів у конструкції LCD панелі?
перенаправляє світловий потік до LCD матриці
забезпечує поляризацію світлового потоку
здійснює модуляцію поляризованого світлового потоку
здійснює перетворення білого світла в червоний, синій і зелений кольори
дозволяє або забороняє проходження поляризованого світлового потоку
6. Яку функцію виконує аналізатор у конструкції LCD панелі?
зменшує поляризований світловий потік шляхом його розсіювання в різні боки
дозволяє або забороняє проходження поляризованого світлового потоку
здійснює перетворення білого світла в червоний, синій і зелений кольори
здійснює модуляцію поляризованого світлового потоку
перенаправляє світловий потік до LCD матриці
7. Якій елемент у конструкції LCD панелі дозволяє збільшити кути огляду екрану?
призма, що переломлює
поляризатор
кольоровий фільтр
аналізатор
поверхня, що розсіює

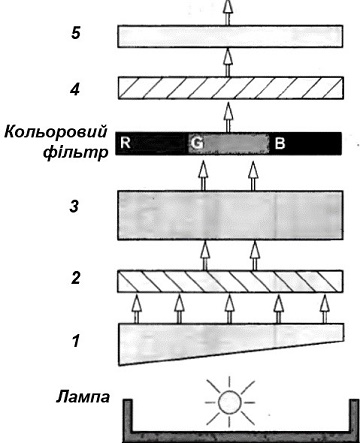

8. На рисунку зображено проходження світлового потоку скрізь LCD панель. Поверхня, що розсіює позначена цифрою
5
4
3
2
1
9. На рисунку зображено проходження світлового потоку скрізь LCD панель. Аналізатор на рисунку позначений цифрою
5
4
3
2
1
10. На рисунку зображено проходження світлового потоку скрізь LCD панель. Поляризатор на рисунку позначений цифрою
5
4
3
2
1
11. На рисунку зображено проходження світлового потоку скрізь LCD панель. Світловод на рисунку позначений цифрою
5
4
3
2
1
12. На рисунку зображено проходження світлового потоку скрізь LCD панель. Шар рідких кристалів на рисунку позначений цифрою
5
4
3
2
1
13. CCFL лампа запускається
напругою 1200...1500 В та частотою 50...80 кГц
напругою 600 …1000 В та частотою 50...80 кГц
напругою 1200...1500 В та частотою 50...80 Гц
напругою 600 …1000 В та частотою 50...80 Гц
14. CCFL лампа має робочий режим
напруга 1200...1500 В та частота 50...80 кГц
напруга 600 …1000 В та частота50...80 кГц
напруга 1200...1500 В та частота 50...80 Гц
напруга 600 …1000 В та частота 50...80 Гц
15. Яка форма напруги використовується для живлення CCFL ламп?
синусоїдальна
прямокутна
трикутна
будь яка симетричної форми
16. Які функції виконує інвертор в LCD моніторі/телевізорі:
перетворює змінну напругу (7...20 В ) у високовольтну змінну
стабілізує струм лампи та при необхідності регулює його
забезпечує регулювання яскравості
узгоджує вихідний каскад інвертора з вхідним опором ламп
забезпечує захист від короткого замикання та перенавантаження
17. Одноступінчаста топологія забезпечує стабільність яскравості ламп підсвічування
методом ШІМ
DC/DC перетворювачем
методом ШІМ та DC/DC перетворювачем
мостовим перетворювачем
18. Двоступінчаста топологія забезпечує стабільність яскравості ламп підсвічування
методом ШІМ
DC/DC перетворювачем
методом ШІМ та DC/DC перетворювачем
напівмостовим перетворювачем
19. Яка з схем імпульсних перетворювачів використовується в інверторах LCD моніторів та телевізорів:
перетворювач Роєра
двотактний перетворювач
напівмостовий перетворювач
мостовий перетворювач
20. Яка з схем імпульсних перетворювачів є найбільш економічною та надійною :
Royer
Push-Pull
Half Bridge
Full Bridgle

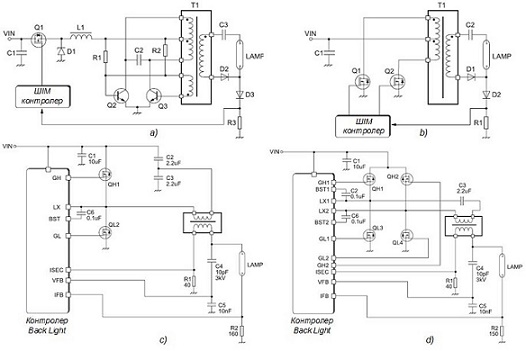

21. Виконайте спіставлення рисунку та типу перетворювача
Half Bridge
Push-Pull
Full Bridge
Royer
22. Аналоговий режим Dimming згідно вимог VESA inverter SIG передбачає використання "негативної полярності" сигналу керування. Це означає, що
напруга керування 2 В відповідає мінімальній яскравості зображення, а напруга 0В- максимальній
напруга керування 0 В відповідає мінімальній яскравості зображення, а напруга 2В- максимальній
напруга керування 0 В відповідає мінімальній яскравості зображення, а напруга -2В - максимальній
напруга керування -2 В відповідає мінімальній яскравості зображення, а напруга 0В - максимальній
23. Імпульсний режим Dimming згідно вимог VESA inverter SIG передбачає використання "негативної полярності" імпульсів керування. Це означає, що якщо замість імпульсів сигнал керування буде представляти собою постійну напругу то
2 В відповідає 10 % значенню яскравості, а 0В керування - 100% значенню яскравості
0В відповідає 10 % значенню яскравості, а 2В керування - 100% значенню яскравості
2 В відповідає 0 % значенню яскравості, а 0В керування - 100% значенню яскравості
0В відповідає 0 % значенню яскравості, а 2В керування - 100% значенню яскравості
24. На платі інвертора знаходиться роз'єм для з'єднання головної плати і плати інвертора та роз'єм для підключення CCFL. Як позначається аналоговий сигнал регулювання яскравості?
PWMBRGT
ABRGT
ENA
VIN
25. На платі інвертора знаходиться роз'єм для з'єднання головної плати і плати інвертора та роз'єм для підключення CCFL. Як позначається цифровий сигнал регулювання яскравості?
PWMBRGT
ABRGT
ENA
VIN
26. На платі інвертора знаходиться роз'єм для з'єднання головної плати і плати інвертора та роз'єм для підключення CCFL. Як позначається сигнал дозволу роботи інвертора?
PWMBRGT
ABRGT
ENABLE
Soft - ON / OFF

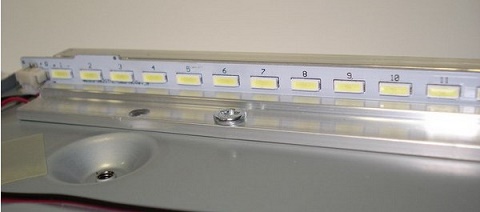

27. Який тип підсвічування використовується?
Direct CCFL
Edge CCFL
Direct LED
Edge LED

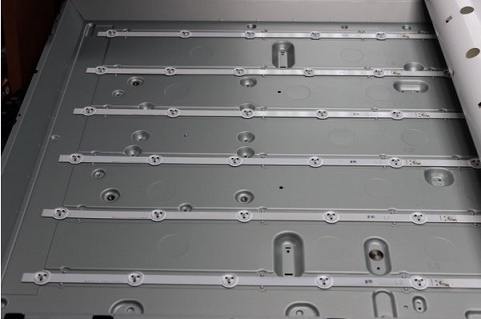

28. Який тип підсвічування використовується?
Direct CCFL
Edge CCFL
Direct LED
Edge LED

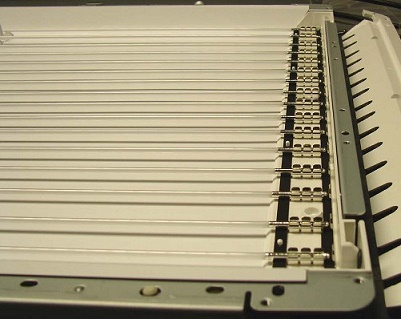

29. Який тип підсвічування використовується
Direct CCFL
Edge CCFL
Direct LED
Edge LED
30. Напруга зворотного зв'язку з CCFL лампи знімається з
холодного катода, так як він умовно підтягнутий до "землі" і має малий потенціал напруги
холодного катода, так як він умовно підтягнутий до "землі" і має високий потенціал напруги
гарячого катода, так як він з'єднаний з верхнім виводом обмотки трансформатора і має високий потенціал напруги
гарячого катода, так як він з'єднаний з верхнім виводом обмотки трансформатора і конденсатором Сбаласт
31. Розрізняють гарячий та холодний катод CCFL лампи. До них підключені
гарячий катод - товстий та короткий провід, холодний катод - тонкий та довгий провід
холодний катод - товстий та короткий провід, гарячий катод - тонкий та довгий провід
гарячий катод - товстий та довгий провід, холодний катод - тонкий та короткий провід
холодний катод - тонкий та короткий провід, гарячий катод - товстий та довгий провід
32. Нова CCFL лампа ще не встановлена в монітор. Як розрізнити гарячий та холодний катод CCFL лампи?
не має різниці між виводами лампи
якщо тримати лампу написом до себе, то вивід який праворуч - гарячий
якщо тримати лампу написом до себе, то вивід який праворуч - холодний
позначення 1 - гарячий катод, 2 - холодний катод

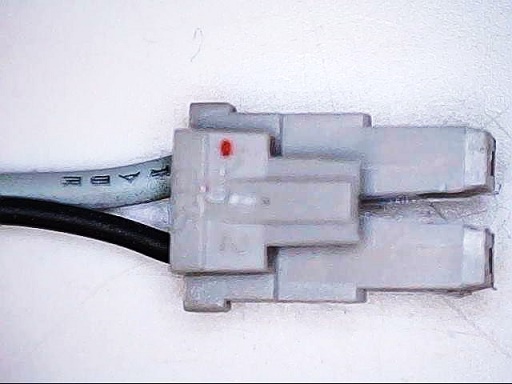

33. Наведений з'єднувач CCFL лампи. Який з виводів підключається до холодного та гарячого катоду?
білий - гарячий, тому що він товстий
білий - гарячий, тому що він підписаний
білий - гарячий, тому що біля нього червона точка
не має різниці як підключити катоди лампи
34. Якщо у відбивач Edge CCFL підсвічування встановлені 2 лампи, то
обидві лампи встановлюють так, щоб холодні катоди були встановлені в одну сторону
обидві лампи встановлюють так, щоб холодний катод однієї лампи був ліворуч, а другої - праворуч
обидві лампи встановлюють так, щоб холодний катод однієї лампи був праворуч, а другої - ліворуч
не має різниці як їх встановити
35. Які основні принципи управління LED- підсвічуванням використовуються в даний час в LCD моніторах?
струм світлодіодів управляється (регулюється та стабілізується) методом широтно - імпульсної модуляції на частоті 100 ... 400 Гц
струм світлодіодів управляється (регулюється та стабілізується) методом широтно-імпульсної модуляції на частоті 100 ... 400 кГц
струм світлодіодів управляється (регулюється та стабілізується) лінійним регулятором напруги
струм світлодіодів управляється (регулюється та стабілізується) Step-down регулятором напруги
36. Які основні принципи управління LED- підсвічуванням використовуються в даний час в LCD моніторах?
конструктивно LED-драйвер фізично розміщується на платі TCON LCD панелі
конструктивно LED-драйвер фізично розміщується на платі скалера LCD панелі
конструктивно LED-інвертор фізично розміщується на платі TCON LCD панелі
конструктивно LED-інвертор фізично розміщується на платі скалера LCD панелі
37. Які основні принципи управління LED- підсвічуванням використовуються в даний час в LCD моніторах?
управління LED-драйвером здійснюється сигналами BL-EN, BRT-ADJ, +12V
управління LED-драйвером здійснюється сигналами BL-EN, +12V
управління LED-драйвером здійснюється сигналами BRT-ADJ, +12V
управління LED-драйвером здійснюється сигналами BL-EN, BRT-ADJ

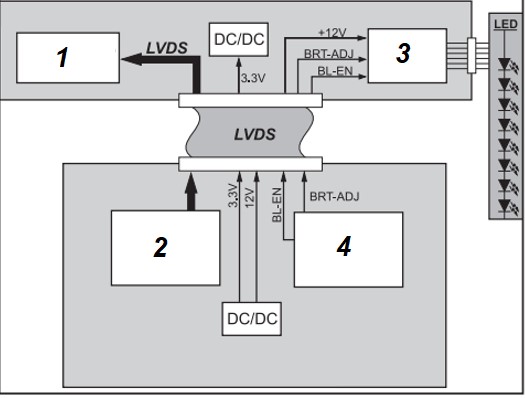

38. На рисунку наведена блок-схема монітора з LED- підсвічуванням. Модуль TCON позначений цифрою
1
2
3
4
39. На рисунку наведена блок-схема монітора з LED- підсвічуванням. Scaler позначений цифрою
1
2
3
4
40. На рисунку наведена блок-схема монітора з LED- підсвічуванням. Процесор керування позначений цифрою
1
2
3
4

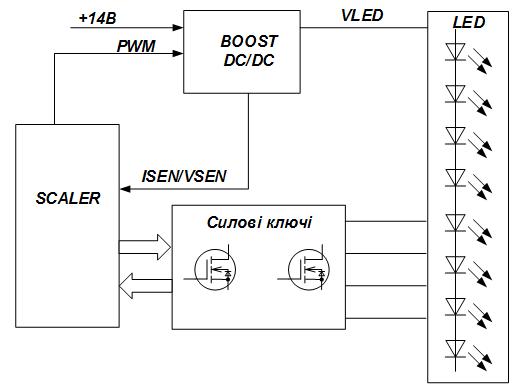

41. На рисунку наведена функціональна схема керування LED підсвічуванням монітора. Сигнал VLED це
напруга живлення LED підсвічування
сигнал з датчика струму, який визначає струм споживання LED
сигнал з датчика напруги, отримане значення використовується для управління шириною імпульсів DC/DC перетворювача
вмикання/вимикання LED підсвічування
42. На рисунку наведена функціональна схема керування LED підсвічуванням монітора. Сигнал ISEN це
напруга живлення LED підсвічування
сигнал з датчика струму, який визначає струм споживання LED
сигнал з датчика напруги, отримане значення використовується для управління шириною імпульсів DC/DC перетворювача
вмикання/вимикання LED підсвічування
43. На рисунку наведена функціональна схема керування LED підсвічуванням монітора. Сигнал VSEN це
напруга живлення LED підсвічування
сигнал з датчика струму, який визначає струм споживання LED
сигнал з датчика напруги, отримане значення використовується для управління шириною імпульсів DC/DC перетворювача
вмикання/вимикання LED підсвічування
44. На рисунку наведена функціональна схема керування LED підсвічуванням монітора. Напруга VLED дорівнює
31В
14В
24 В
48В
45. LED підсвічування складається з сегментів 8-10 послідовно включених світлодіодів. Яка кількість сегментів використовується?
4
2
3
1
