Діагностика ПК

1. Що потрібно зробити в першу чергу, якщо система не тримає час після установки часу засобами операційної системи?
	перезавантажити операційну систему
	замінити батарейку
	почистити контакти тримача батарейки
	замінити системну плату

2. Який тип плати розширення вставляється в слот 11?

	PCIe
	PCI
	AGP
	AMR

3. Що потрібно робити для того, щоб отримати доступ до системи, якщо Ви забули пароль користувача CMOS системи ATX?
	змінити в CMOS параметр розширення пароля (Password Enable)
	вилучити батарейку
	закоротити контакти скидання CMOS та вилучити батарейку
	виключити комп'ютер від мережі та вилучити батарейку

4. Який тип плати розширення вставляється в слот 11?

	Відеоадаптер
	Модем
	Мережева плата
	Аудіоплата

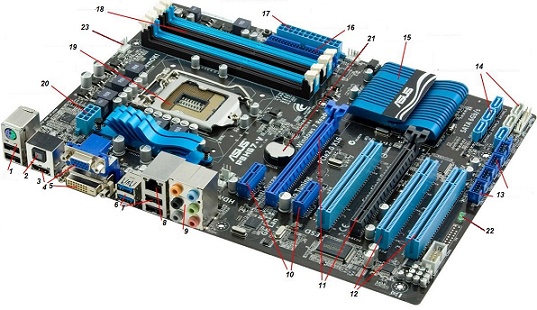

5. На рис. системної плати ATX вкажіть слот розширення PCI?

	10
	11
	12
	16

6. На рис. системної плати ATX вкажіть слот розширення PCIe-16?

	10
	11
	12
	13

7. На рис. системної плати ATX вкажіть роз'єм IDE?

	16
	17
	14
	13

8. На рис. системної плати ATX вкажіть роз'єм SATA-III?

	14
	13
	20
	23

9. На рис. системної плати ATX вкажіть роз'єм SATA-II?

	14
	13
	10
	16

10. На рис. системної плати ATX вкажіть батарейку резервного живлення пам'яті

	21
	15
	2
	20

11. На рис. системної плати ATX вкажіть роз'єм для модулів пам'яті?

	18
	10
	11
	12

12. Для підключення VGA пристроїв в системній платі ПК використовується роз'єм

	2
	3
	4
	5

13. На рис. системної плати ATX вкажіть роз'єм живлення специфікації EPS?

	23
	20
	17
	13

14. На рис. системної плати ATX вкажіть роз'єм живлення вентилятора процесора?

	23
	20
	17
	13

15. Вкажіть роз'єм живлення системної плати ATX?

	16
	20
	17
	13

16. На системній платі світиться елемент 22, то це означає?

	наявність несправності на системній платі
	наявність напруги +5В на системній платі
	блок живлення підключений до системної плати, напруга чергового режиму в нормі
	наявність напруги +12В на системній платі

17. При старті комп'ютера на моніторі виводиться повідомлення CPU FAN ERROR F1 PRESS TO RESUME. Про що воно повідомляє?
	механічні несправності з вентилятором процесора
	відсутня інформація про швидкість обертання вентилятора процесора
	необхідно почистити вентилятора процесора. Для цього натисніть кнопку F1
	кнопкою F1 відключити діагностичні повідомлення

18. Комп'ютер включається, завантажується, далі виключається та самовільно включається та виключається. Яка причина?
	замкнута кнопка Reset
	недостатня потужність блоку живлення
	перегрівається процесор
	антивірусна програма навантажує операційну систему

19. На рис. системної плати ATX елемент під номером 15 це?

	контролер живлення DIGI+VRM
	контролер EPU
	мікропроцесор TPU
	Platform Controller Hub

20. Час и дату системи можна встановити за допомогою
	кеш-пам'яті
	південого мосту
	утіліти настройки CMOS
	північного мосту

21. На якому етапі завантаження операційної системи BIOS взаємодіє з пристроями PnP системи?
	під час процедури POST
	на етапі ініціалізації
	на початковому етапі завантаження операційної системи
	під час налаштування CMOS

22. Який контакт мікросхеми застосовується для правильної орієнтації мікросхеми процесора при установці в сокет?
	контакт 0
	контакт 1
	контакт 10
	контакт 8

23. Для завантаження операційної системи комп'ютера перший набір інструкцій зберігається в
	CMOS
	ROM BIOS
	CPU
	RAM

24. На початкових стадіях процеса завантаження операційної системи перевірка комп'ютера виконується
	центральним процесором
	утилітою CMOS Setup
	процедурою POST
	контролером переривань

25. Яка з перерахованих фраз правильно відображає послідовність завантаження операційної системи?
	виконання POST, ініціалізація, самозавантаження
	ініціалізація, самозавантаження, виконання POST
	самозавантаження, виконання POST, ініціалізація
	ініціалізація, виконання POST, самозавантаження

26. Якщо для справного комп'ютера замкнути контакти "Power Switch", то

	комп'ютер включиться
	ні чого не відбудеться
	комп'ютер перезавантажиться
	запуститься блок живлення і перейде в режим очікування (буде горіти світлодіод +5VSB)

27. При старті комп'ютера на моніторі виводиться повідомлення Non-system disk or disk error…Про що воно повідомляє?
	не виявлений системний диск і операційна система не може завантажитись
	системний диск пошкоджений і операційна система буде завантажена з іншого диску
	пошкоджена операційна система
	не вірно настроєний CMOS SETUP

28. Для запуску системної плати джампер Clear CMOS повинний знаходитись у положенні
	Normal
	Clear
	в жодному з положень
	On

29. Про яку несправність повідомляє 1 довгий 1 короткий сигнал під час процедури POST
	несправність оперативної пам'яті
	несправність системного таймера
	помилка перевірки контрольної суми мікросхеми BIOS
	несправність відеоадаптера

30. Про яку несправність повідомляє 1 довгий 1 короткий сигнал, що повторюється, під час процедури POST
	помилка ініціалізації оперативної пам'яті
	помилка ініціалізації центрального процесора
	помилка читання даних з мікросхеми BIOS
	несправність відеоадаптера

31. Про що повідомляє 1 короткий сигнал під час процедури POST
	проблеми з блоком клавіатури на системній платі
	помилка ініціалізації центрального процесора
	помилка читання даних з мікросхеми BIOS
	помилок не виявлено

32. Для чого потрібна термопаста
	для виключення повітряного простору, що утворюється між процесором та радіатором
	для передавання тепла від процесора до радіатора
	для захисту від перегрівання процесора
	для щільного та м'якого прилягання радіатора до поверхні чипа

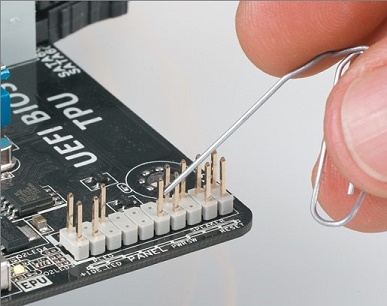

33. Які контакти потрібно з'єднати, щоб запустити блок живлення формату АТХ?

	13, 14
	7, 8
	8, 9
	4, 14

34. При старті комп'ютера на моніторі виводиться повідомлення "BIOS checksum error". Про що воно повідомляє?
	несправність оперативної пам'яті
	несправність системного таймера
	помилка перевірки контрольної суми мікросхеми BIOS
	несправність відеоадаптера

35. Яка правильна послідовність дій після процедури POST?
	виявлення та ініціалізація відеоадаптера, визначення типу процесора, визначення типу та обсягу установленої в системі оперативної пам'яті
	визначення типу процесора, виявлення та ініціалізація відеоадаптера, визначення типу та обсягу установленої в системі оперативної пам'яті
	визначення типу процесора, визначення типу та обсягу установленої в системі оперативної пам'яті, виявлення та ініціалізація відеоадаптера
	виявлення та ініціалізація відеоадаптера, визначення типу та обсягу установленої в системі оперативної пам'яті, визначення типу процесора

36. Технологія самодіагностики S.M.A.R.T. стосується
	самодіагностики HDD
	самодіагностики DRAM
	самодіагностики CPU
	самодіагностики CMOS-пам'яті

37. S.M.A.R.T. - це мікропрограма, що перебуває в
	контролері диска
	BIOS
	операційній системі
	процедурі POST

38. Процедура Роwer-Оn Self Test перевіряє справність
	контролера HDD
	операційної системи
	мікросхеми CMOS
	слоту PCIe

39. На екран монітора виводиться текстове повідомлення "Memory Configuration error". Про що повідомляє BIOS?
	помилка контролю парності оперативної пам'яті
	не працює або збоїть контролер пам'яті
	помилка оперативної пам'яті
	помилка в конфігурації пам'яті

40. На екран монітора виводиться текстове повідомлення "Memory test fail". Про що повідомляє BIOS?
	помилка контролю парності оперативної пам'яті
	не працює або збоїть контролер пам'яті
	помилка оперативної пам'яті
	помилка в конфігурації пам'яті

41. На екран монітора виводиться текстове повідомлення "OFFENDING SEGMENT". Про що повідомляє BIOS?
	помилка контролю парності оперативної пам'яті
	не працює або збоїть контролер пам'яті
	помилка оперативної пам'яті
	помилка в конфігурації пам'яті

42. На екран монітора виводиться текстове повідомлення "RAM PARITY ERROR - CHECKING FOR SEGMENT..". Про що повідомляє BIOS?
	помилка контролю парності оперативної пам'яті
	не працює або збоїть контролер пам'яті
	помилка оперативної пам'яті
	помилка в конфігурації пам'яті

43. Який інтерфейсів дозволяє підключати різні зовнішні пристрої до переносних і настільних комп'ютерів без відключення живлення комп'ютера?
	FireBall
	SATA
	USB
	PCIe

44. Який тип кабелю зображений на малюнку?

	FireWare
	Data Cable
	LPT
	RS-232

45. Який тип роз'єму показаний на рисунку поруч з мікросхемою VIA?

	VGA
	AGP
	PCI
	VLB

46. Для чого використовується роз'єм, що показаний на рисунку?

	допоміжний роз'єм для подачі живлення на відеоадаптер
	допоміжний роз'єм для подачі живлення на додатковий кулер
	допоміжний роз'єм для подачі живлення HDD
	допоміжний роз'єм живлення материнської плати

47. Які дві функції виконуються частиною North Bridge набору чіпсету материнської плати?
	обмін даними між процесором і звуковою картою
	забезпечення роботи процесора, пам'яті та відеоадаптера
	обмін даними між процесором і портами введення/виведення
	доступ до плати відеоадаптера

48. Північний міст призначений для
	забезпечення взаємодії на материнській платі між чіпсетом материнської плати та її компонентів
	обміну даними між процесором і портами введення/виведення
	забезпечення роботи процесора, пам'яті та відеоадаптера, а також для визначення частоти системної плати
	доступу до ОЗП

49. Технологія PnP дозволяє …
	синхронізувати роботу комп'ютера та зовнішніх пристроїв
	відновити BIOS у випадку збоїв
	новим пристроям автоматично налаштовуватись під конфігурацію даного комп'ютера
	завантажувати комп'ютер у випадку не критичних помилок POST

50. Для чого призначений роз'єм DVI?
	інтерфейс, який використовується для передачі відеосигналу в цифровому вигляді
	інтерфейс, що застосовується для передачі цифрового відео та аудіо сигналу
	роз'єм паралельного інтерфейсу, за допомогою якого здійснюється підключення принтера до персонального комп'ютеру
	інтерфейс, який використовується для захоплення відеосигналу та введення його в комп'ютер

51. Що це означає повідомлення на екрані монітора "Signal out of range"?
	проблема виникла через погане підключення VGA кабелю
	проблема виникла з причини переходу монітора в режим очікування
	проблема виникла через неправильні налаштування роздільної здатності
	проблема виникла через вихід із ладу інвертора LCD монітора

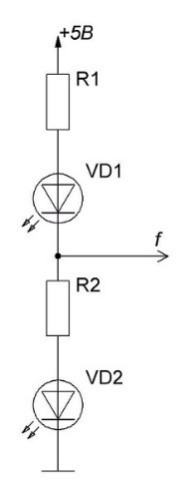

52. Hа вхід "f" індикатора логічного рівня сигналу подано лог. "1", при цьому:

	світиться VD1 , не світиться VD2
	не світиться VD1, не світиться VD2
	світиться VD2, не світиться VD1
	світиться VD1, світиться VD2

53. Hа вхід "f" індикатора логічного рівня сигналу подано лог. "0", при цьому:

	світиться VD2, не світиться VD1
	не світиться VD1, не світиться VD2
	світиться VD1 , не світиться VD2
	світиться VD1, світиться VD2

54. Що треба подати на входи RS тригера, щоб встановити тригер в 0?
	S=1 R=1
	S=0 R=0
	S=0 R=1
	S=1 R=0

55. Частота електромагнітних хвиль, на якій працює Wi-Fi становить
	2,4 Гц
	2,4 кГц
	2,4 МГц
	2,4 ГГц

56. На якому виході дешифратора з'явиться сигнал, якщо на входи подати код 0110?
	Y6
	Y5
	Y8
	Y0

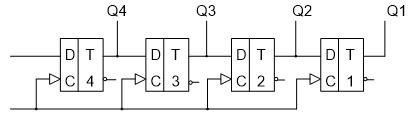

57. Який пристрій зображено на рисунку?

	4-х розрядний лічильник
	4-розрядний паралельний регістр зсуву
	4-х розрядний паралельний регістр
	4-х розрядний послідовний регістр зсуву

58. Двійковий лічильник використаний як подільник частоти. Вкажіть, на яку величину поділить лічильник вхідний сигнал частотою "f" якщо вихідний сигнал буде зніматися з виходу 2³?

	f/2
	f/4
	f/8
	f/16

59. Десяткове число 132 було переведено в шістнадцятковий код. Як буде виглядати цей код?
	B6
	7A
	84
	D2

60. Шістнадцятковий код числа В7 був переведений у двійкову форму, як виглядатиме результат?
	11001001
	10111110
	10110111
	11000111

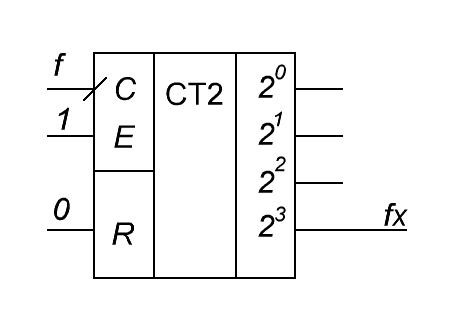

61. Який коефіцієнт поділу у даного дільника частоти?

	4
	5
	8
	6

62. Які рівні логічних сигналів використовуються у елементах ТТЛ для позитивної логіки?
	високий рівень більше - 2 В, низький рівень - 0,1-0,8 В
	високий рівень більше -5 В, низький рівень -1,5-2 В
	високий рівень більше - 0,4-0,8 В, низький рівень -2 В
	високий рівень більше -3 В, низький рівень -1В

63. На дешифратор при E = 0 поданий код a3a2a1 = 101. На якому виході буде логічна 1?

	На Y4
	Не буде ні на одному виході
	На Y5
	На Y6

64. Вкажіть які сигнали будуть на виході триггера якщо на вхід подано сигнали: S = "1", D = "0", C = "0/1", R = "1".

	Q=1, Q*=0
	Q=0, Q*=0
	Q=1, Q*=1
	Q=0, Q*=1

65. Вкажіть які сигнали будуть на виході тригера, якщо на вхід подано: S = "0" D = "0" С = "1" R = "1"

	Q=0, Q*=1
	Q=0, Q*=0
	Q=1, Q*=1
	Q=1, Q*=0

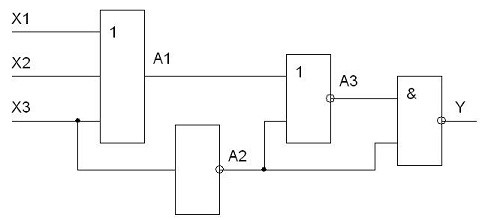

66. Який з наведених логічних виразів відповідає наведеній схемі?

	not (not (X1 and X2 or X3 or not X3) and not X3)
	not (not (X1 or X2 or X3 or not X3) and not X3)
	not (not (X1 or X2 or X3 nor X3) and not X3)
	not (not (X1 or X2 xor X3 or not X3) and not X3)

67. Шести розрядний лічильник знаходиться в режимі віднімання. Початковий стан 010110. В який стан перейде лічильник після надходження дев'яти лічильних імпульсів?
	101100
	011010
	111000
	001101

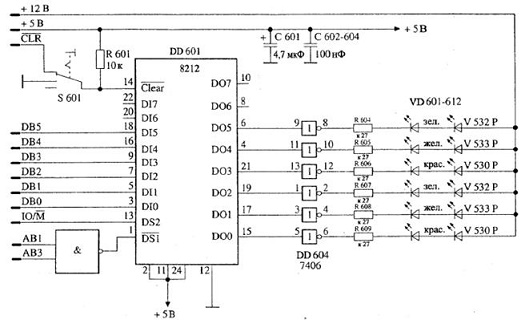

68. На рисунку зображена схема інтерфейсу на світлодіодному індикаторі, у якого всі світлодіоди не світяться. Перевірка функціонування програмного забезпечення не виявила помилок. Робота шини даних та шини адреси - бездоганні. Робочі напруги у наявності. Яка можлива несправність у схемі?

	несправна мікросхема вводу/виводу DD601
	несправний перемикач S601
	неспраний логічний елемент І-НЕ
	несправна мікросхема DD604

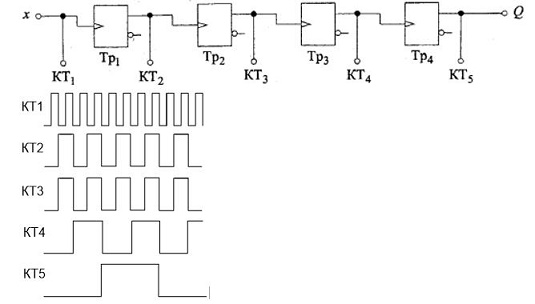

69. У контрольних точках КТ1 - КТ5, що є входами та виходами окремих тригерів чотирьох розрядного двійкового лічильника, були виміряні осцилограми. Який елемент несправний у схемі?

	Тр1
	Тр2
	Тр3
	Тр4
