DVD

1. Сучасний DVD має
менший БЖ
окрема плата Mpeg Board
окрема плата караоке
менший вузол читання дисків

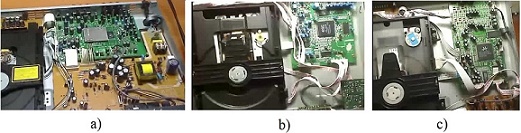

2. На якому малюнку зображений Mpeg Board DVD I покоління
a)
b)
c)
3. На якому малюнку зображений Mpeg Board DVD останнього покоління
a)
b)
c)
4. Компанія Mitsumi випускає лазерні головки типу:
PVR 502
SOH-DL3CH
SF-HD62
KHM-313
HOP-1200
5. Компанія Samsung випускає лазерні головки типу:
PVR 502
SOH-DL3CH
SF-HD62
KHM-313
HOP-1200
6. Компанія Sanyo випускає лазерні головки типу:
PVR 502
SOH-DL3CH
SF-HD62
KHM-313
HOP-1200
7. Компанія Sony випускає лазерні головки типу:
PVR 502
SOH-DL3CH
SF-HD62
KHM-313
HOP-1200
8. Компанія Hitachi випускає лазерні головки типу:
PVR 502
SOH-DL3CH
SF-HD62
KHM-313
HOP-1200
9. Компанія Phillips випускає лазерні головки типу:
SPU-3111
HOP-1200
KHM-313
SF-HD62
SOH-DL3CH
10. DVD Optical Pick Up PVR - 502 зображений на рис.
Ответ:
11. DVD Optical Pick Up PVR - 502 можна замінити на
SOH-DL3CH
SF-HD62
KHM-313
HOP-1200
SPU-3111
12. DVD Optical Pick Up SOH-DL3CH можна замінити на
PVR - 502
SF-HD62
KHM-313
HOP-1200
SPU-3111
13. DVD Optical Pick Up SOH-DL3CH зображений на рис.
Ответ:
14. DVD Optical Pick Up SF-HD62 зображений на рис.
Ответ:
15. DVD Optical Pick Up KHM-313 зображений на рис.
Ответ:
16. DVD Optical Pick Up HOP-1200 зображений на рис.
Ответ:
17. Рекомендується оптичну лазерну головку SF-HD65 в процесі ремонту замінювати на
SF-HD62
SF-HD850
SPU-3111
PVR - 502
KHM-313
18. Оптичну лазерну головку KHM-313 в процесі ремонту замінювати на
SF-HD62
SOH-DL3CH
SF-HD850
SPU-3111
PVR - 502
19. Оптичну лазерну головку HOP-120X в процесі ремонту замінювати на
KHM-313
SF-HD62
SOH-DL3CH
SPU-3111
PVR - 502
20. Оптичну лазерну головку HOP-120X в процесі ремонту замінювати на
SF-HD850
SF-HD62
SOH-DL3CH
SPU-3111
PVR - 502

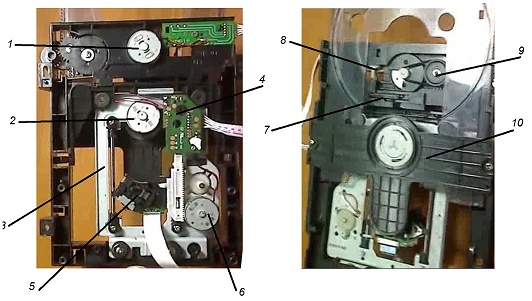

21. На рисунку зображений DVD привід. Якою цифрою позначений SPINDEL-MOTOR?
Ответ:
22. На рисунку зображений DVD привід. Якою цифрою позначений SLED-MOTOR?
Ответ:
23. На рисунку зображений DVD привід. Якою цифрою позначений LOAD-MOTOR?
Ответ:
24. На рисунку зображений DVD привід. Якою цифрою позначений CLAMP механізм?
Ответ:
25. На рисунку зображений DVD привід. Якою цифрою позначений PICK-UP модуль?
Ответ:
26. На рисунку зображений DVD привід. Якою цифрою позначений датчик, що інформує процесор керування про стан open/close дископриймача?
Ответ:
27. На рисунку зображений DVD привід. Якою цифрою позначений датчик, що інформує процесор керування, що лазерна головка встановлена у початкове положення?
Ответ:
28. На рисунку зображений DVD привід. Якою цифрою позначена траверса?
Ответ:
29. На рисунку зображений DVD привід. Якою цифрою позначена режимна планка?
Ответ:
30. На рисунку зображений DVD привід. Якою цифрою позначений механізм відкривання /закривання лотка?
Ответ:
31. Виберіть вірне твердження. Як SPINDEL-motor рекомендується використовувати
колекторний двигун з високим валом та робочою напругою 5,9В;
колекторний двигун з низьким валом та робочою напругою 4,2В;
колекторний двигун з високим валом та робочою напругою 3,3В;
колекторний двигун з низьким валом та робочою напругою 3,3В;
32. Виберіть вірні твердження:
колекторний двигун з робочою напругою 5,9В має високий вал ;
колекторний двигун з робочою напругою 4,2В має низький вал;
колекторний двигун з робочою напругою 3,3В надійний;
колекторний двигун має опір 10-30 Ом, який незалежить від положення ротора;
33. Виберіть вірні твердження:
олекторний двигун з робочою напругою 5,9В може бути встановлений як LOADING, SLED мотор;
колекторний двигун з робочою напругою 5,9В не може бути встановлений як LOADING, SLED мотор;
синхронний двигун як SPINDEL мотор є досить надійним;
LOADING мотор як правило має робочу напругу 5,9В або 12В;
34. Виконується вимірювання опору колекторного двигуна. До нього підключений мультиметр та виконується обертання ротора. Виберіть за показами мультиметра справний двигун
10,9-10,9-10,9-10,9-10,9-10,9
120-40-50-60-150-80
170-120-150-120-150-170
22-15-12-12-12-15

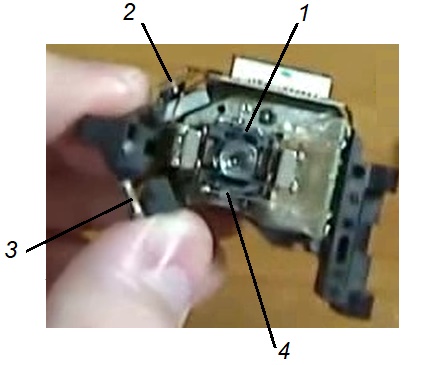

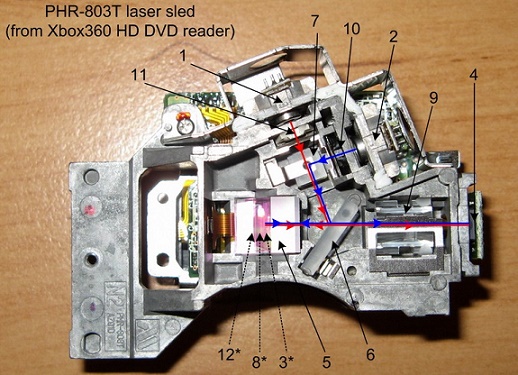

35. На рисунку зображений оптичний модуль DVD. Якою цифрою позначений лазерний діод?
Ответ:
36. На рисунку зображений оптичний модуль DVD. Якою цифрою позначена матриця фотодетекторів?
Ответ:
37. На рисунку зображений оптичний модуль DVD. Якою цифрою позначена focus котушка?
Ответ:
38. На рисунку зображений оптичний модуль DVD. Якою цифрою позначена tracing котушка?
Ответ:
39. На рисунку зображений оптичний модуль DVD. Якою цифрою позначений лазерний діод?
Ответ:
40. На рисунку зображений оптичний модуль DVD. Якою цифрою позначена матриця фотодетекторів?
Ответ:
41. На рисунку зображений оптичний модуль DVD. Якою цифрою позначено напівпрозоре дзеркало (half-silvered mirror) ?
Ответ:
42. На рисунку зображений оптичний модуль DVD. Якою цифрою позначено дзеркало (turning mirror) ?
Ответ:
43. На рисунку зображений оптичний модуль DVD. Якою цифрою позначена дифракційна решітка (diffraction grating) ?
Ответ:
44. На рисунку показана пломба, що є на платі оптичної головки. Виберіть вірні твердження
пломба запаюється під час транспортування оптичної головки для захисту лазерного діода від статичної напруги;
в середині пломби 3 дорожки, середня це корпус;
пломба це контрольна точка для вимірювання струму лазера;
перед встановленням лазерної головки пломбу потрібно розпаяти (зняти);

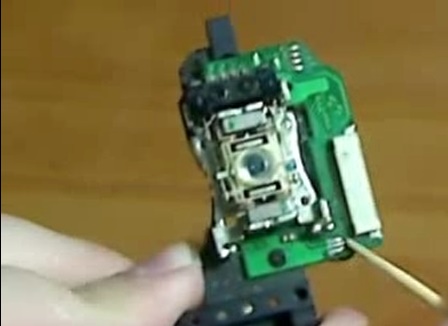

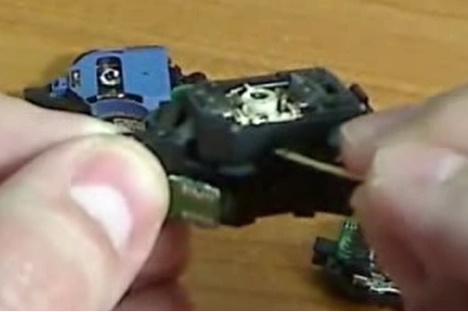

45. На рисунку зображений процес обслуговування підвіски об'єктива оптичної системи модуля PickUp. Виберіть вірні твердження
підвіска демфується в'язкою речовиною, яка не засихає;
підвіска повинна забезпечити м'які та згладжені коливання об'єктива;
несправність підвіски викликана забрудненням рухомих частин механізму транспортування диска та пилом;
несправність підвіски викликана попаданням вологи;
46. На рисунку зображений процес обслуговування підвіски об'єктива оптичної системи, який не може настроїти фокус. Виберіть вірні твердження
несправність викликана висиханням демпферної змазки або її стіканням;
несправність підвіски викликана забрудненням рухомих частин механізму транспортування диска та пилом;
несправність підвіски викликана попадання вологи;
несправність проявляється так, що об'єктив оптичної системи трясеться 2-3с;
47. Для чистки лінзи оптичної системи використовують:
розчин для чистки LCD;
спирт;
ацетон;
розчинник;
одеколон;
48. Для очищення від пилу оптичної системи використовують:
балончик з стиснутим повітрям;
медичну грушу;
розчин для чистки LCD;
повітря, що створено ротом;

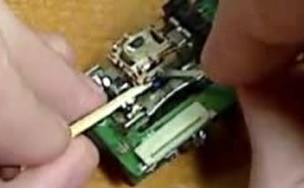

49. Що відбувається на рисунку?
чистка лінзи оптичної системи;
чистка лінзи-коліматора оптичної системи;
нанесення демпферної змазки;
перевірка підвіски об'єктива оптичної системи;

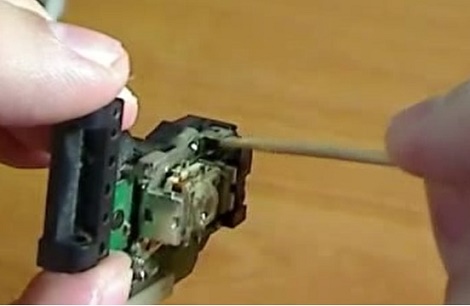

50. Що відбувається на рисунку?
чистка лінзи оптичної системи;
чистка лінзи-коліматора оптичної системи;
нанесення демпферної змазки;
перевірка підвіски об'єктива оптичної системи;

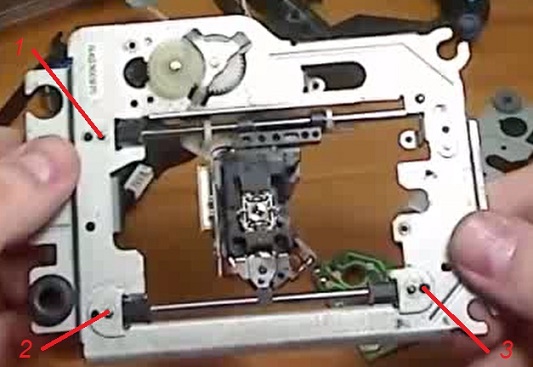

51. Яка процедура юстировки оптичної системи DVD?
гвинтом 2 добиваємось, що напрямна була паралельна диску; гвинтом 3 добиваємось читання диску на початку; гвинтом 1 добиваємось читання кінця диску;
гвинтом 1 добиваємось, що напрямна була паралельна диску; гвинтом 2 добиваємось читання диску на початку; гвинтом 3 добиваємось читання кінця диску;
гвинтом 3 добиваємось, що напрямна була паралельна диску; гвинтом 2 добиваємось читання диску на початку; гвинтом 1 добиваємось читання кінця диску;
гвинтом 3 добиваємось, що напрямна була паралельна диску; гвинтом 1 добиваємось читання диску на початку; гвинтом 2 добиваємось читання кінця диску;

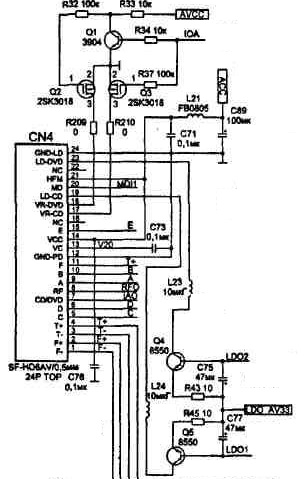

52. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Який транзистор підключає загальний провід резистора-регулятора струму лазера DVD?
Q2
Q3
Q4
Q5
53. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Який транзистор підключає загальний провід резистора-регулятора струму лазера CD?
Q2
Q3
Q4
Q5
54. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Який транзистор подає живлення на лазер CD?
Q2
Q3
Q4
Q5
55. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Який транзистор подає живлення на лазер DVD?
Q2
Q3
Q4
Q5
56. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Де виміряти напругу лазера DVD?
L23
L24
R43
R45
57. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Де виміряти напругу лазера CD?
L23
R43
R45
L24
58. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Де виміряти струм лазера DVD?
L23
L24
R43
R45
59. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. Де виміряти напругу лазера CD?
L23
L24
R45
R43
60. Яка правильна напруга живлення лазера CD?
1,7В
1,9В
2,1В
2,3В
61. Яка правильна напруга живлення лазера DVD?
1,7В
1,9В
2,1В
2,3В
62. На рисунку наведений фрагмент схеми керування блока лазера SF-HD6. При вимірюванні струму лазерного діода DVD мультиметр показав значення 0,32. Чому дорівнює струм лазерного діода DVD?
32мА
320мА
3,2А
3,2мА

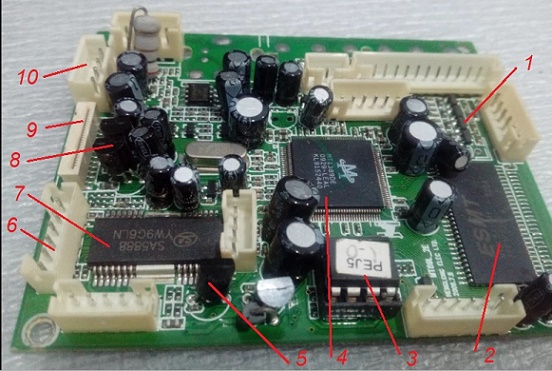

63. На рисунку наведена плата MpegBoard DVD. Якою цифрою позначений транзистор керування лотком дископриймача?
Ответ:
64. На рисунку наведена плата MpegBoard DVD. Якою цифрою позначений транзистор, що включає лазерний діод?
Ответ:
65. На рисунку наведена плата MpegBoard DVD. Якою цифрою позначений транзистор, що підсилює вихідний відео або аудіо сигнал?
Ответ:
66. На рисунку наведена плата Mpeg Board DVD. Якою цифрою позначений елемент, що обробляє дані з оптичної головки та декодує їх?
Ответ:
67. На рисунку наведена плата Mpeg Board DVD. Якою цифрою позначений елемент, що здійснює керування роботою програвача DVD?
Ответ:
68. На рисунку наведена плата Mpeg Board DVD. Якою цифрою позначений RF підсилювач програвача DVD?
Ответ:
69. На рисунку наведена плата Mpeg Board DVD. Якою цифрою позначена EEPROM?
Ответ:
70. На рисунку наведена плата Mpeg Board DVD. Якою цифрою позначена SRAM?
Ответ:
71. На рисунку наведена плата Mpeg Board DVD. Якою цифрою позначений драйвер керування моторами, focus та tracing котушками?
Ответ:
72. На рисунку наведена плата Mpeg Board DVD. Куди підключається шлей від оптичної системи?
Ответ:
73. На рисунку наведена плата Mpeg Board DVD. Куди підключається шлейф керування механікою оптичної системи?
Ответ:
