інтерфейси LCD

1. LCD панель з дозволом екрану 1024x768 точок містить комутуючих транзисторів:
3840 шт
1792 шт
3072 шт
1024 шт

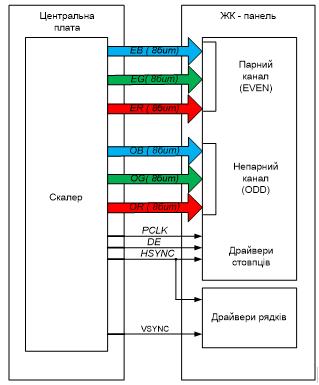

2. LCD панель з дозволом екрану 1980x1024 точок містить транзисторів:
3840 шт
5940 шт
3004 шт
6964 шт
3. Виберіть правильне твердження
напруга, що прикладається до комірки, формується драйвером стовбців, а драйвери рядків формують сигнал відкриття/закриття TFT-транзистора
напруга, що прикладається до комірки, формується драйвером рядків, а драйвери стовпців формують сигнал відкриття/закриття TFT-транзистора
напруга, що прикладається до комірки, відкриває TFT-транзистор сигналом з драйвера стовпців, а сигнал з драйвера рядків закриває його
напруга, що прикладається до комірки, відкриває TFT-транзистор сигналом з драйвера рядків, а сигнал з драйвера стовпців закриває його
4. Скалер
здійснює перетворення зображення, його масштабування з будь-якого вхідного формату у формат, що відповідає дозволу матриці
конвертує зображення з VGA в RSDS інтерфейс
здійснює перетворення сигналів LVDS інтерфейсу в сигнали керування драйверами стовпців та рядків
забезпечує обробку вхідних сигналів, що поступають від плати керування. З цих сигналів керування формуються команди для драйверів рядків та стовпців
5. TCON
здійснює перетворення зображення, його масштабування з будь-якого вхідного формату у формат, що відповідає дозволу матриці
конвертує зображення з VGA в RSDS інтерфейс
здійснює перетворення сигналів LVDS інтерфейсу в сигнали керування драйверами стовпців та рядків
забезпечує обробку вхідних сигналів, що поступають від плати керування. З цих сигналів керування формуються команди для драйверів рядків та стовпців
6. Які інтерфейси використовують для з'єднання LCD-панелі з головною платою:
паралельний цифровий інтерфейс; інтерфейс TMDS; інтерфейс LVDS; інтерфейс RSDS
послідовний цифровий інтерфейс; інтерфейс TMDS; інтерфейс LVDS; інтерфейс RSDS
паралельний цифровий інтерфейс; інтерфейс TMDS; інтерфейс LVDS
паралельний цифровий інтерфейс; інтерфейс HDMI; інтерфейс TMDS; інтерфейс LVDS

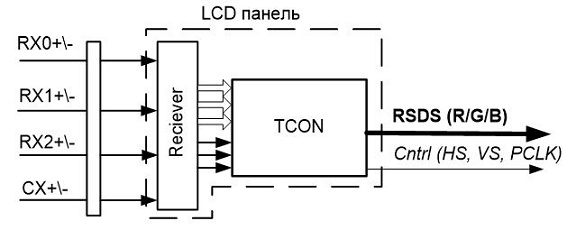

7. На малюнку наведений інтерфейс між LCD панеллю та платою керування. Який це інтерфейс
інтерфейс TMDS
інтерфейс LVDS
інтерфейс RSDS

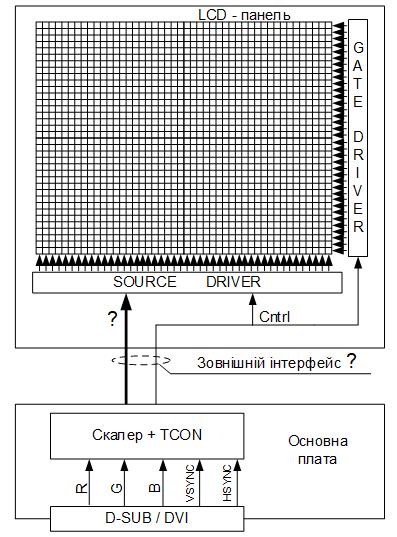

інтерфейс Digital
8. На малюнку наведений інтерфейс між LCD панеллю та платою керування. Сигнал дозволу даних позначений як
DE
PCLK
HSYNC
VSYNC
9. На малюнку наведений інтерфейс між LCD панеллю та платою керування. Сигнал тактової частоти позначений як
DE
PCLK
HSYNC
VSYNC
10. На малюнку наведений інтерфейс між LCD панеллю та платою керування. Сигнал рядкової синхронізації позначений як
DE
PCLK
HSYNC
VSYNC
11. На малюнку наведений інтерфейс між LCD панеллю та платою керування. Сигнал кадрової синхронізації позначений як
DE
PCLK
HSYNC
VSYNC
12. На малюнку наведений інтерфейс між LCD панеллю та платою керування. Використовується двоканальний режим. Для чого це зроблено?
дозволяє збільшити пропускну спроможність
через використання LCD панелі з технологією Progressive Scan
через використання LCD панелі з технологією Interlaced Scan
через використання LCD панелі з технологією Deinterlaced using Interpolation

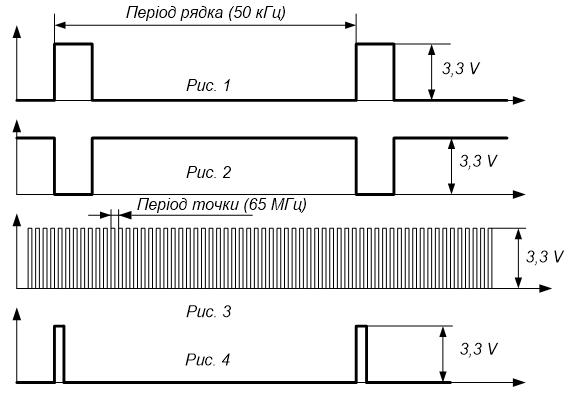

13. Наведені осцилограми основних сигналів інтерфейсу Digital при роботі монітора з тестовим зображенням "біле поле". На якому рисунку наведений сигнал PCLK?
Рис. 1
Рис. 2
Рис. 3
Рис. 4
14. Наведені осцилограми основних сигналів інтерфейсу Digital при роботі монітора з тестовим зображенням "біле поле". На якому рисунку наведений сигнал кадрової синхронізації?
Рис. 1
Рис. 2
Рис. 3
Рис. 4
15. Наведені осцилограми основних сигналів інтерфейсу Digital при роботі монітора з тестовим зображенням "біле поле". На якому рисунку наведений цифровий сигнал RGB?
Рис. 1
Рис. 2
Рис. 3
Рис. 4
16. Виберіть правильне твердження щодо інтерфейсу TMDS
інтерфейс з послідовною передачею цифрових даних, синхронний, тобто передача даних здійснюється відповідно до тактових сигналів, що формуються на окремій лінії; передача даних здійснюється по диференціальних парах, що забезпечує високу завадозахищеність інтерфейсу, дозволяє добитися високої пропускної спроможності
інтерфейс з паралельною передачею цифрових даних, синхронний, тобто передача даних здійснюється відповідно до тактових сигналів, що формуються на окремій лінії; передача даних здійснюється по диференціальних парах, що забезпечує високу завадозахищеність інтерфейсу, дозволяє добитися високої пропускної спроможності
інтерфейс з послідовною передачею цифрових даних, асинхронний; передача даних здійснюється по диференціальних парах, що забезпечує високу завадозахищеність інтерфейсу, дозволяє добитися високої пропускної спроможності
інтерфейс з послідовною передачею цифрових даних, синхронний, тобто передача даних здійснюється відповідно до тактових сигналів, що формуються на окремій лінії; передача даних здійснюється по окремих лініях з TTL рівнями, що забезпечує високу завадозахищеність інтерфейсу, дозволяє добитися високої пропускної спроможності
17. Для формування диференціального сигналу використовуються лінії D+, D-. Для формування логічної "1" інтерфейсом TMDS, необхідно щоб було
D+ "1", D- "0"
D+ "0", D- "1"
D+ "0", D- "0"
D+ "1", D- "1"
18. Для формування диференціального сигналу використовуються лінії D+, D-. Для формування логічного "0" інтерфейсом TMDS, необхідно щоб було
D+ "1", D- "0"
D+ "0", D- "1"
D+ "0", D- "0"
D+ "1", D- "1"
19. Одноканальний TMDS складається з
3 послідовних пар по яким передаються сигнали кольору R/G/B, сигнали рядкової та кадрової синхронізації та окремої пари для сигналів тактової частоти
4 послідовних пар по яким передаються сигнали кольору R/G/B, сигнали рядкової та кадрової синхронізації та окремої пари для сигналів тактової частоти
2 послідовних пар по яким передаються сигнали кольору R/G/B, окремої пари для сигналів рядкової та кадрової синхронізації, окремої пари для сигналів тактової частоти
3 послідовних пар по яким передаються сигнали кольору R/G/B, окремої пари для сигналів рядкової та кадрової синхронізації, окремої пари для сигналів тактової частоти
20. Одноканальний TMDS інтерфейс передає сигнали рядкової та кадрової синхронізації в каналі
Rx0+/Rx0-
Rx1+/Rx1-
Rx2+/Rx2-
Cx+/Cx-
21. Одноканальний TMDS інтерфейс передає сигнали синього кольору в каналі
Rx0+/Rx0-
Rx1+/Rx1-
Rx2+/Rx2-
Cx+/Cx
22. Одноканальний TMDS інтерфейс передає сигнали зеленого кольору в каналі
Rx0+/Rx0-
Rx1+/Rx1-
Rx2+/Rx2-
Cx+/Cx
23. Одноканальний TMDS інтерфейс передає сигнали червоного кольору в каналі
Rx0+/Rx0-
Rx1+/Rx1-
Rx2+/Rx2-
Cx+/Cx
24. У інтерфейсі TMDS Transmitter виконує функції
перетворення диференціальних послідовних даних (кожному кольору виділяється окрема диференціальна пара) в паралельні дані TTL-рівня
перетворення паралельних даних TTL-рівня в диференціальні послідовні данні (кожному кольору виділяється окрема диференціальна пара)
перетворення паралельних даних TTL-рівня в диференціальні послідовні данні (кожний канал призначений для передачі окремих біт різних кольорів)
перетворення диференціальних послідовних даних (кожний канал призначений для передачі окремих біт різних кольорів в паралельні дані TTL-рівня
25. У інтерфейсі TMDS Receiver виконує функції
перетворення диференціальних послідовних даних (кожному кольору виділяється окрема диференціальна пара) в паралельні дані TTL-рівня
перетворення паралельних даних TTL-рівня в диференціальні послідовні данні (кожному кольору виділяється окрема диференціальна пара)
перетворення паралельних даних TTL-рівня в диференціальні послідовні данні (кожний канал призначений для передачі окремих біт різних кольорів)
перетворення диференціальних послідовних даних (кожний канал призначений для передачі окремих біт різних кольорів в паралельні дані TTL-рівня
26. У двоканальному режимі роботи інтерфейсу TMDS
використовуються 6 каналів (RX0+/-, RX1+/-, RX2+/- для передачі даних про колір непарних точок; RX3+/-, RX4+/-, RX5+/- для передачі даних про колір парних точок екрану) та один канал синхронізації
використовуються 6 каналів (RX0+/-, RX1+/-, RX2+/- для передачі даних про колір парних точок; RX3+/-, RX4+/-, RX5+/- для передачі даних про колір не парних точок екрану) та один канал синхронізації
використовуються 6 каналів (RX0+/-, RX2+/-, RX4+/- для передачі даних про колір парних точок; RX1+/-, RX3+/-, RX5+/- для передачі даних про колір не парних точок екрану) та один канал синхронізації
використовуються 6 каналів (RX0+/-, RX1+/-, RX2+/- для передачі даних про колір непарних точок; RX3+/-, RX4+/-, RX5+/- для передачі даних про колір парних точок екрану) та два канали синхронізації для парних та непарних каналів

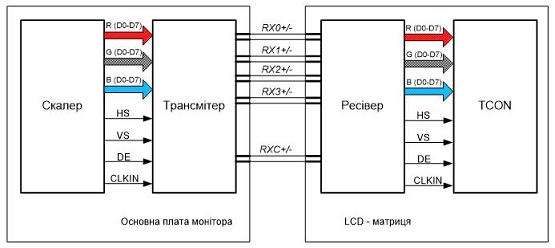

27. Зображена внутрішня архітектура LCD-панелі. Який інтерфейс використовується
інтерфейс TMDS
інтерфейс LVDS
інтерфейс RSDS
інтерфейс Digital
28. У інтерфейсі TMDS вхідний сигнал CLK є сигналом піксельної частоти і він визначає частоту формування сигналів R/G/B на вході трансмітера. Помножувач частоти множить частоту CLK в
10 разів
8 разів
16 разів
7 разів
29. Трансмітер TMDS не лише проводить перетворення паралельного коду в послідовний, але і забезпечує перетворення
8-бітового коду в 10-бітовий з метою зменшення кількості фронтів і одночасно з метою забезпечення балансу сигналу за постійною складовою
10-бітового коду в 8-бітовий з метою зменшення кількості фронтів і одночасно з метою забезпечення балансу сигналу за постійною складовою
24-бітового коду в 10-бітовий з метою зменшення кількості фронтів і одночасно з метою забезпечення балансу сигналу за постійною складовою
24-бітового коду в 8-бітовий з метою зменшення кількості фронтів і одночасно з метою забезпечення балансу сигналу за постійною складовою
30. У інтерфейсі LVDS вхідний сигнал CLK є сигналом піксельної частоти і він визначає частоту формування сигналів R/G/B на вході трансмітера. Помножувач частоти множить частоту CLK в
10 разів
8 разів
16 разів
7 разів
31. У інтерфейсі LVDS Transmitter виконує функції
перетворення диференціальних послідовних даних (кожному кольору виділяється окрема диференціальна пара) в паралельні дані TTL-рівня
перетворення паралельних даних TTL-рівня в диференціальні послідовні данні (кожному кольору виділяється окрема диференціальна пара)
перетворення паралельних даних TTL-рівня в диференціальні послідовні данні (кожний канал призначений для передачі окремих біт різних кольорів)
перетворення диференціальних послідовних даних (кожний канал призначений для передачі окремих біт різних кольорів в паралельні дані TTL-рівня
32. Як називаються диференціальні лінії даних інтерфейсу TMDS?
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Rx3+/Rx3, RXC+/RXC-
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Cx+/Cx
Rx0P/Rx0N, Rx1P/Rx1N, Gx0P/GxON, Gx1P/Gx1N, Bx0P/BxON, Bx1P/Bx1N
EB/OB, EG/OG, ER/OR, PCLK/DE, HSYNC/VSYNC
33. Як називаються диференціальні лінії даних інтерфейсу LVDS?
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Rx3+/Rx3, RXC+/RXC-
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Cx+/Cx
Rx0P/Rx0N, Rx1P/Rx1N, Gx0P/GxON, Gx1P/Gx1N, Bx0P/BxON, Bx1P/Bx1N
EB/OB, EG/OG, ER/OR, PCLK/DE, HSYNC/VSYNC
34. Як називаються диференціальні лінії даних інтерфейсу RSDS?
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Rx3+/Rx3, RXC+/RXC-
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Cx+/Cx
Rx0P/Rx0N, Rx1P/Rx1N, Gx0P/GxON, Gx1P/Gx1N, Bx0P/BxON, Bx1P/Bx1N
EB/OB, EG/OG, ER/OR, PCLK/DE, HSYNC/VSYNC
35. Як називаються лінії даних інтерфейсу Digital?
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Rx3+/Rx3, RXC+/RXC-
Rx0+/Rx0-, Rx1+/Rx1-, Rx2+/Rx2-, Cx+/Cx
Rx0P/Rx0N, Rx1P/Rx1N, Gx0P/GxON, Gx1P/Gx1N, Bx0P/BxON, Bx1P/Bx1N
EB/OB, EG/OG, ER/OR, PCLK/DE, HSYNC/VSYNC
36. Який інтерфейс використовується для з'єднання LCD-панелі з головною платою
інтерфейс TMDS
інтерфейс LVDS
інтерфейс RSDS
інтерфейс Digital
37. По яким лініям в інтерфейсі LVDS з 18-розрядним кодом про колір передаються сигнали HSYNC, VSYNC, DE
Rx0+/Rx0-
Rx1+/Rx1-
Rx2+/Rx2-
RXC+/RXC
38. По яким лініям в інтерфейсі LVDS з 24-розрядним кодом про колір передаються сигнали B7, B6, G7, G6, R7, R6
Rx0+/Rx0-
Rx1+/Rx1-
Rx2+/Rx2-
RX3+/RX3-
39. Трансмітер LVDS складається з
трьох 10-розрядних регістрів зсуву, помножувача частоти та вихідних диференціальних підсилювачів
чотирьох 7-розрядних регістрів зсуву, помножувача частоти та вихідних диференціальних підсилювачів
трьох 12-розрядних регістрів зсуву, помножувача частоти та вихідних диференціальних підсилювачів
чотирьох 8-розрядних регістрів зсуву, помножувача частоти та вихідних диференціальних підсилювачів
40. Від контролера TCON на драйвери стовпців дані про колір передаються за допомогою інтерфейсу
RSDS
LVDS
TMDS
Digital
41. Який зовнішній інтерфейс використовується для зв'язку основної плати з LCD - панеллю
RSDS
LVDS
TMDS
Digital
42. Для 6-бітового кодування кольору, що застосовується в ноутбуках, в інтерфейсі RSDS використовують
9 диференціальних пар
6 диференціальних пар
15 диференціальних пар
12 диференціальних пар
43. Для 8-бітового кодування кольору, що застосовується в сучасних моніторах, в інтерфейсі RSDS використовують
9 диференціальних пар
6 диференціальних пар
15 диференціальних пар
12 диференціальних пар
44. Для 10-бітового кодування кольору, що призначене для застосування в телевізійній техніці, в інтерфейсі RSDS використовують
9 диференціальних пар
6 диференціальних пар
15 диференціальних пар
12 диференціальних пар

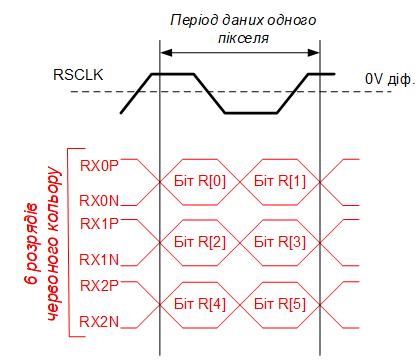

45. Для якого інтерфейсу наведений формат передачі даних при 6-бітовому кодуванні червоного кольору
RSDS
LVDS
TMDS
Digital
