Активні елементи

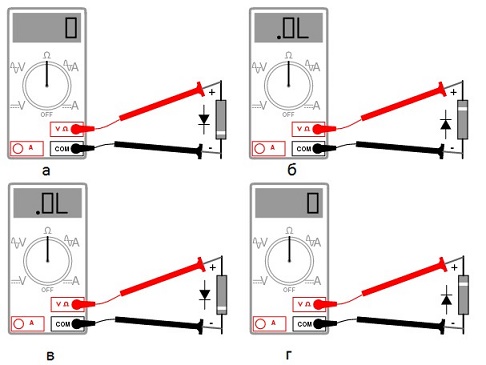

1. На якому малюнку зображено вірний результат перевірки ввімкнення справного діода у прямому зміщені?
а
б
в
г

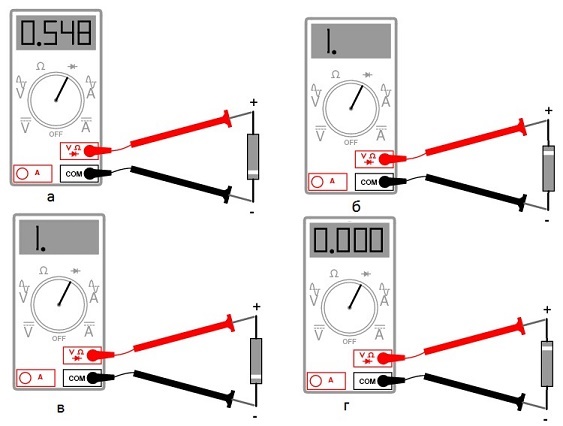

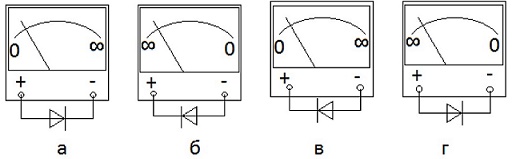

2. На якому малюнку зображено вірний результат перевірки справного діода у зворотному зміщені?
а
б
в
г

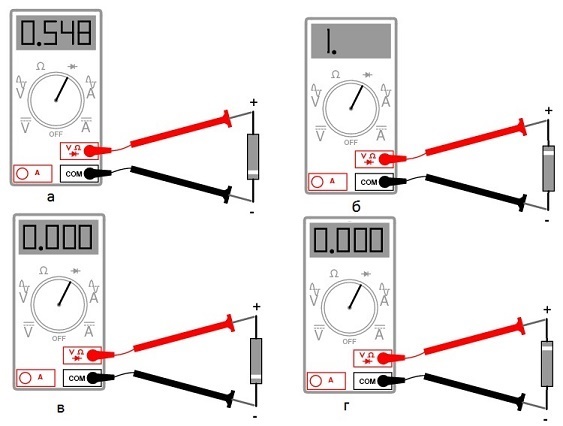

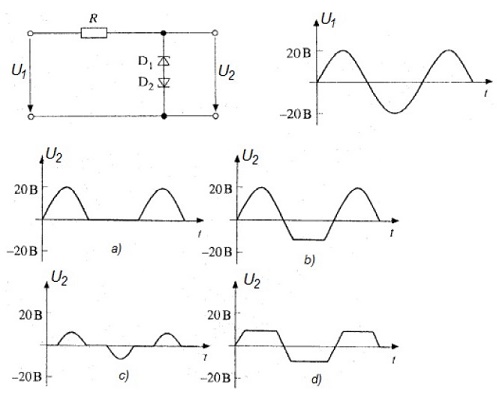

3. За якими результати вимірювань можна зробити висновок, що діод пробитий?
а, б
б, г
а, в
в, г
4. За якими результати вимірювань можна зробити висновок, що діод пробитий?
а, б
а, г
б, в
в, г
5. За якими результати вимірювань можна зробити висновок, що діод пробитий?
а, б
а, г
б, в
в, г
6. За якими результати вимірювань можна зробити висновок, що діод в обриві?
а, б
б, г
а, в
в, г
7. За якими результати вимірювань можна зробити висновок, що діод в обриві?
а, б
а, г
б, в
в, г
8. За якими результати вимірювань можна зробити висновок, що діод в обриві?
а, б
а, г
б, в
в, г
9. За якими результати вимірювань можна зробити висновок, що діод справний?
а, б
а, г
б, в
в, г
10. За якими результати вимірювань можна зробити висновок, що діод справний?
а, б
а, г
б, в
в, г
11. В якому випадку діод справний?
при прямому і зворотному зміщенні опір переходу R < 100 Ом
при прямому і зворотному зміщенні опір переходу близький до нескінченості
при прямому зміщенні опір переходу малий R <100 Ом, а при зворотному зміщенні близький до нескінченості
при прямому зміщенні опір переходу близький до нескінченості, а при зворотному опір R < 100 Ом

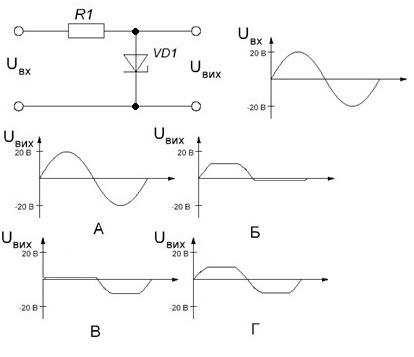

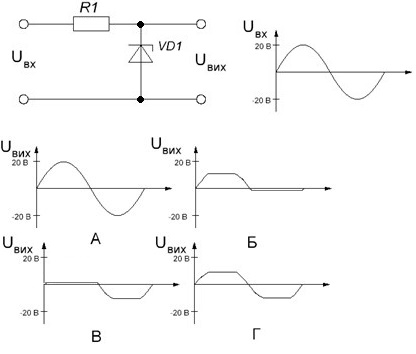

12. Напруга стабілізації у стабілітронів, що зображені на рисунку дорівнює 10В. Вхідна напруга U1 схеми обмежувача є синусоїдальною. Яка форма вихідної U2 напруги?
a
b
c
d
13. Напруга стабілізації у стабілітрона, що зображені на рисунку дорівнює 10В. Вхідна напруга є синусоїдальною. Яка форма вихідної напруги?
А
Б
В
Г
14. Напруга стабілізації у стабілітрона, що зображені на рисунку дорівнює 10В. Вхідна напруга є синусоїдальною. Яка форма вихідної напруги?
А
Б
В
Г

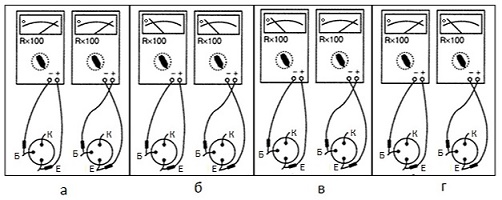

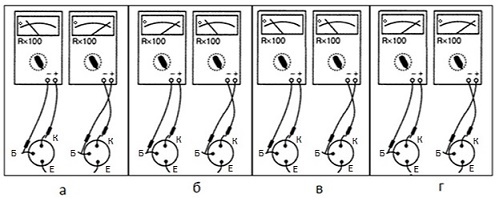

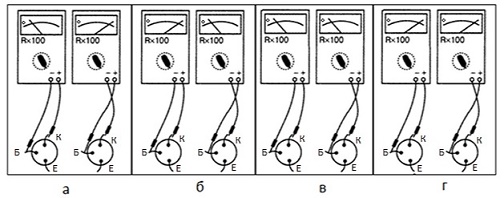

15. На якому малюнку зображено правильну перевірку переходу база - колектор справного транзистора n-p-n структури?
а
б
в
г
16. На якому малюнку зображено правильну перевірку переходу база - емітер справного транзистора n-p-n структури?
а
б
в
г

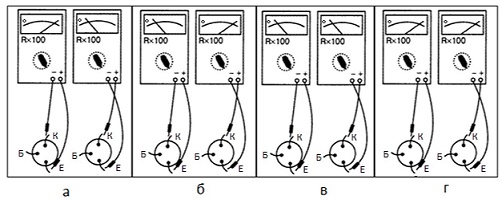

17. На якому малюнку зображено правильну перевірку колектор - емітер справного транзистора n-p-n структури?
а
б
в
г

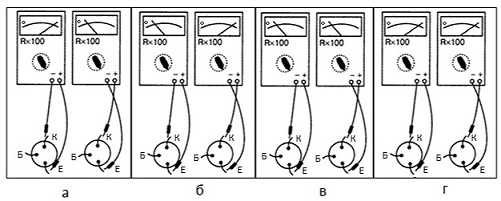

18. На якому малюнку зображено правильну перевірку база - колектор справного транзистора p-n-p структури?
а
б
в
г
19. На якому малюнку зображено правильну перевірку база - емітер справного транзистора p-n-p структури?
а
б
в
г
20. На якому малюнку зображено перевірку колектор - емітер справного транзистора p-n-p структури?
а
б
в
г

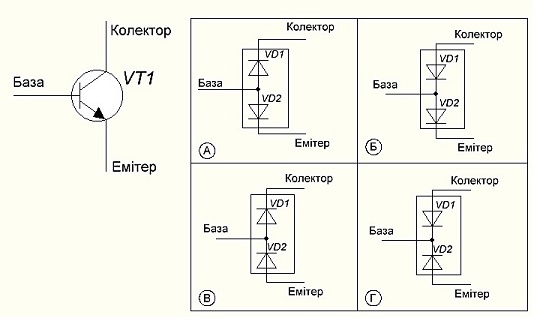

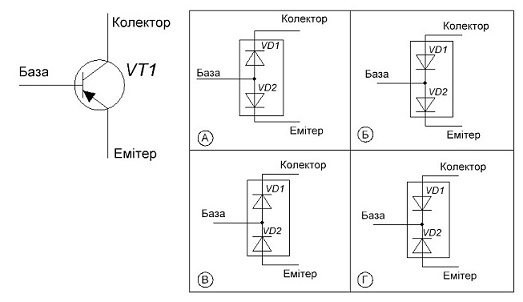

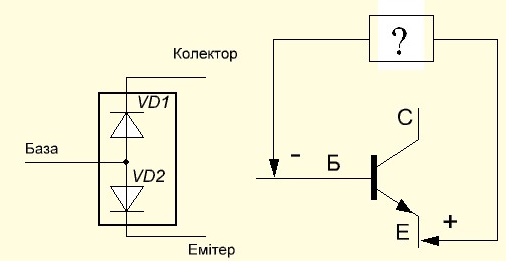

21. На якому малюнку зображено еквівалентну схему n-p-n транзистора для перевірки його працездатності?
А
Б
В
Г
22. На якому малюнку зображено еквівалентну схему p-n-p транзистора для перевірки його працездатності?
А
Б
В
Г

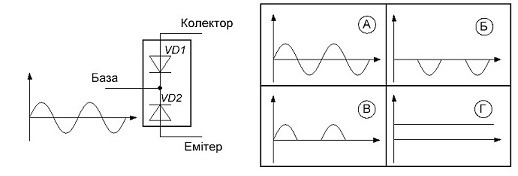

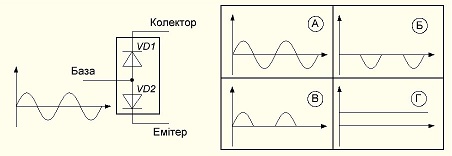

23. Виконується перевірка транзистора осцилографом. Осцилограф підключений сигнальним виводом до колектора, земляним до бази. Перевіряючий тримає виводи транзистора руками. Яка осцилограма відповідає справності переходу, що перевіряється?
А
Б
В
Г
24. Виконується перевірка транзистора осцилографом. Осцилограф підключений сигнальним виводом до бази, земляним до емітера. Перевіряючий тримає виводи транзистора руками. Яка осцилограма відповідає справності переходу, що перевіряється?
А
Б
В
Г
25. Виконується перевірка транзистора осцилографом. Осцилограф підключений сигнальним виводом до колектора, земляним до емітера. Перевіряючий тримає виводи транзистора руками. Яка осцилограма відповідає справності переходу, що перевіряється?
А
Б
В
Г
26. Виконується перевірка транзистора осцилографом. Осцилограф підключений сигнальним виводом до емітера, земляним до бази. Перевіряючий тримає виводи транзистора руками. Яка осцилограма відповідає справності переходу, що перевіряється?
А
Б
В
Г
27. Виконується перевірка транзистора осцилографом. Осцилограф підключений сигнальним виводом до колектора, земляним до бази. Перевіряючий тримає виводи транзистора руками. Яка осцилограма відповідає справності переходу, що перевіряється?
А
Б
В
Г
28. Виконується перевірка транзистора осцилографом. Осцилограф підключений сигнальним виводом до колектора, земляним до емітера. Перевіряючий тримає виводи транзистора руками. Яка осцилограма відповідає пробитому переходу, що перевіряється?
А
Б
В
Г

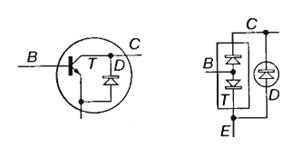

29. На якому малюнку представлена еквівалентна структура транзистора, що перевіряється?
А
Б
В
Г
30. На якому малюнку представлена еквівалентна структура транзистора, що перевіряється?
А
Б
В
Г
31. Мультиметр, який встановлений в режим "продзвонки". Підключення мультиметра до транзистора зображено на малюнку. Як відреагує мультиметр?
ніякої реакції не відбудиться, не буде звукового сигналу
лунає звуковий сигнал
покаже напругу спаду на переході при відкриванні транзисторі
покаже напругу спаду на переході при закриванні транзисторі
32. Для перевірки стану переходу емітер-колектор використовують мультиметр, який встановлюють в режим "продзвонки". Як відреагує мультиметр, якщо перехід справний?
подасть звуковий сигнал, при перевірці в обох напрямках
ніяк не відреагує
подасть звуковий сигнал, коли + мультимера з'єднаний з колектором, а - з емітером
подасть звуковий сигнал, коли - мультимера з'єднаний з колектором, а + з емітером

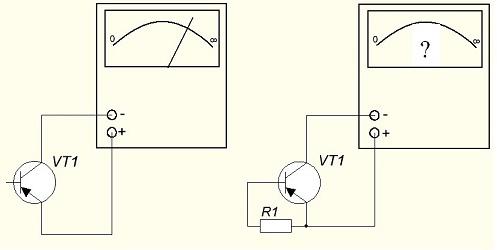

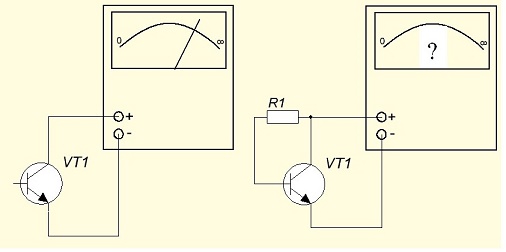

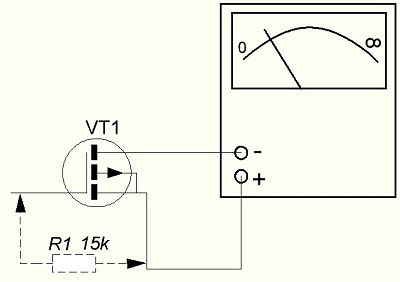

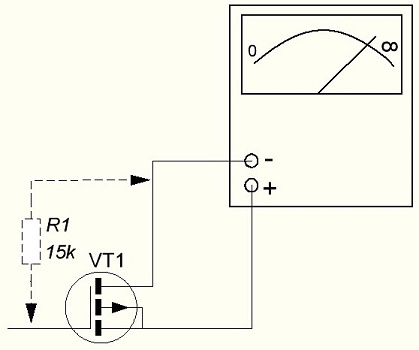

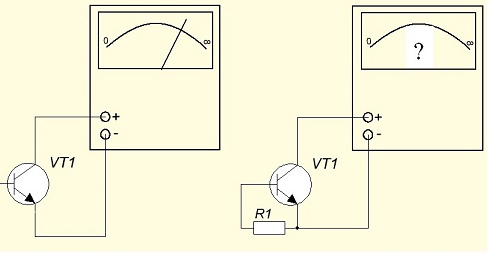

33. Виводи транзистора підключили до омметра за рисунком. Омметр покаже деяку величину. За допомогою R1 з'єднуємо базу та емітер. Як зміниться опір?
зменшиться
збільшитися
не зміниться
в залежності від опору резистора

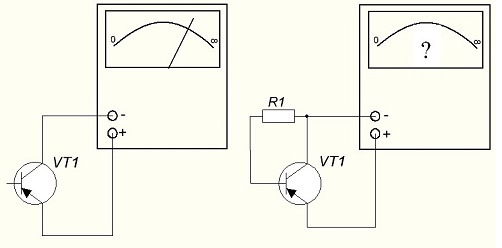

34. Виводи транзистора підключили до омметра за рисунком. Омметр покаже деяку величину. За допомогою R1 з'єднуємо базу та колектор. Як зміниться опір?
зменшиться
збільшитися
не зміниться
в залежності від опору резистора
35. Виводи транзистора підключили до омметра за рисунком. Омметр покаже деяку величину. За допомогою R1 з'єднуємо базу та емітер. Як зміниться опір?
зменшиться
збільшиться
не зміниться
в залежності від опору резистора
36. Виводи транзистора підключили до омметра за рисунком. Омметр покаже деяку величину. За допомогою R1 з'єднуємо базу та колектор. Як зміниться опір?
зменшиться
збільшитися
не зміниться
в залежності від опору резистора

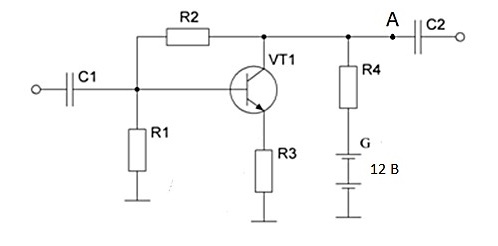

37. Яка напруга буде спостерігатися в точці А (колектор-земля) при нормальному режимі роботи транзистора?
9,22 В
3,75 В
1,02 В
11 В
38. Транзистор не справний: обрив у колі колектора. Яка напруга в точці А?
9,22 В
0 В
1,02 В
3,75 В
39. Яка напруга буде спостерігатися в точці А (колектор-земля) при витоку в колі колектора транзистора?
11 В
1,02 В
3,75 В
9,22 В
40. Напруга на базі транзистора зменшилась з 0,3В до 0,2В. Як зміниться напруга на колекторі?
буде більше 8В та менше 15В
буде менше 8В
15 В
0 В
41. Напруга на базі транзистора збільшилась з 0,3В до 0,5В. Як зміниться напруга на колекторі?
буде більше 8В та менше 15В
буде менше 8В
15 В
0 В
42. База транзистора пінцетом з'єднана з корпусом . Як зміниться напруга на колекторі?
буде більше 8В та менше 15В
буде менше 8В
15 В
0 В
43. Якщо забрати резистор 15кОм . Як зміниться напруга на колекторі та базі транзистора?
буде більше 8В та менше 15В
буде менше 8В
15 В
0 В
44. Як зміниться опір переходу стік - витік, коли затвор і стік з'єднаємо за допомогою R1 ?
перехід відкриється і опір збільшиться
перехід відкриється і опір зменшиться
перехід закриється і опір залишиться попереднім
перехід закриється і опір зменшиться
45. Як зміниться опір переходу стік - витік, коли затвор і витік з'єднаємо за допомогою R1 ?
перехід відкриється і опір збільшиться
перехід відкриється і опір зменшиться
перехід закриється і опір збільшиться
перехід закриється і опір зменшиться
46. Для перевірки стану переходу стік-витік, транзистора типу MOSFET, використовують мультиметр, який встановлюють в режим "продзвонки". В якому випадку перехід стік-витік справний?
коли він "дзвониться" в обох напрямках
коли він не "дзвониться" в обох напрямках
коли він "дзвониться" в одному напрямку, якщо + мультиметра торкається до стоку транзистора, а - до витока
коли він "дзвониться" в одному напрямку, якщо - мультиметра торкається до стоку транзистора, а + до витока

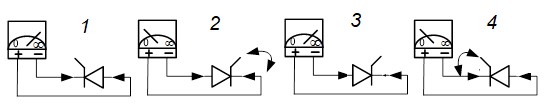

47. На яких малюнках зображена правильна перевірка справного тиристора?
1, 2
1, 4
2, 3
3, 4

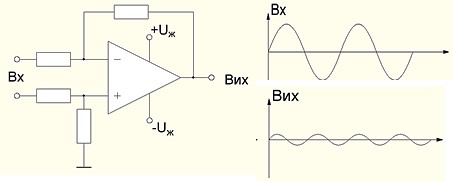

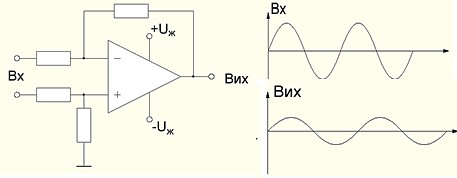

48. Яка несправність присутня в схемі операційного підсилювача, якщо на виході сигнал який зображений на малюнку?
обрив перед точкою з'єднання негативного зворотного зв'язку з інвертуючим входом
обрив інвертуючого входу
обрив на виході
обрив негативного зворотного зв'язку

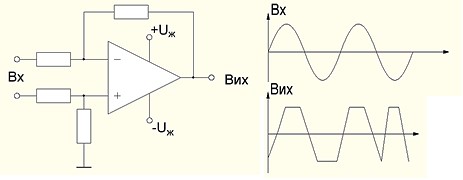

49. Яка несправність присутня в схемі операційного підсилювача, якщо на виході сигнал який зображений на малюнку?
обрив перед точкою з'єднання негативного зворотного зв'язку з інвертуючим входом
обрив інвертуючого входу
обрив на виході
обрив негативного зворотного зв'язку

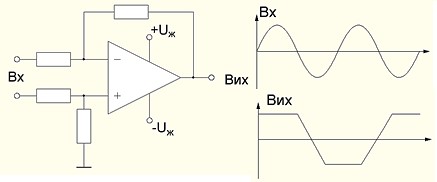

50. Яка несправність присутня в схемі операційного підсилювача, якщо на виході сигнал який зображений на малюнку?
обрив перед точкою з'єднання негативного зворотного зв'язку з інвертуючим входом
обрив інвертуючого входу
обрив на виході
обрив негативного зворотного зв'язку
51. Яка несправність присутня в схемі операційного підсилювача, якщо на виході сигнал який зображений на малюнку?
обрив перед точкою з'єднання негативного зворотного зв'язку з інвертуючим входом
вихід замкнутий на коротко з +Uж
замкнуті на коротко входи операційного підсилювача
обрив негативного зворотного зв'язку
52. Яка несправність присутня в схемі операційного підсилювача, якщо на виході сигнал який зображений на малюнку?
обрив перед точкою з'єднання негативного зворотного зв'язку з інвертуючим входом
вихід замкнутий на коротко з +Uж
замкнуті на коротко входи операційного підсилювача
обрив негативного зворотного зв'язку
53. Яка несправність присутня в схемі операційного підсилювача, якщо на виході сигнал який зображений на малюнку?
обрив перед точкою з'єднання негативного зворотного зв'язку з інвертуючим входом
вихід замкнутий на коротко з +Uж
замкнуті на коротко входи операційного підсилювача
обрив негативного зворотного зв'язку

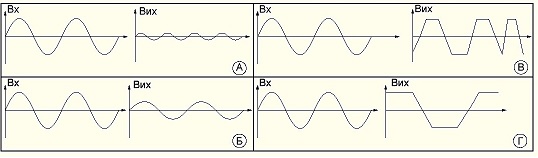

54. В схемі операційного підсилювача присутній обрив інвертуючого входу. На якому малюнку зображено вихідний сигнал, який відповідає даній несправності?
А
Б
В
Г
55. В схемі операційного підсилювача присутній обрив перед точкою з'єднання негативного зворотного зв'язку з інвертуючим входом. На якому малюнку зображено вихідний сигнал, який відповідає даній несправності?
А
Б
В
Г
56. В схемі операційного підсилювача присутній обрив на виході. На якому малюнку зображено вихідний сигнал, який відповідає даній несправності?
А
Б
В
Г
57. В схемі операційного підсилювача присутній обрив негативного зворотнього зв'язку. На якому малюнку зображено вихідний сигнал, який відповідає даній несправності?
А
Б
В
Г
58. В схемі операційного підсилювача присутнє коротке замикання між входами. На якому малюнку зображено вихідний сигнал, який відповідає даній несправності?
А
Б
В
Г
59. В схемі операційного підсилювача вихід замкнутий на коротко з +Uж . На якому малюнку зображено вихідний сигнал, який відповідає даній несправності?
А
Б
В
Г
60. Що потрібно перевіряти в першу чергу якщо в схемі операційного підсилювача неправильний коефіцієнт підсилення?
Операційний підсилювач
Резистори
Конденсатори
Напругу живлення
61. Що потрібно перевіряти в першу чергу якщо в схемі операційного підсилювача частотні характеристики підсилювача змінного струму, фільтру або інтегратора неправильні?
Операційний підсилювач
Резистори
Конденсатори
Напругу живлення

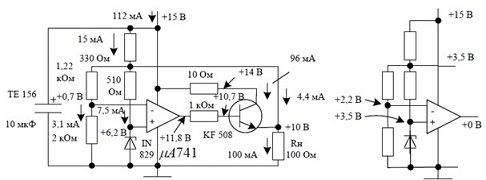

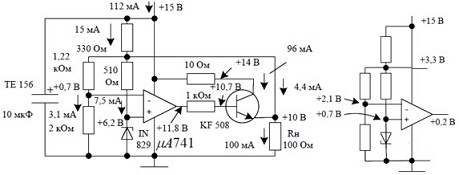

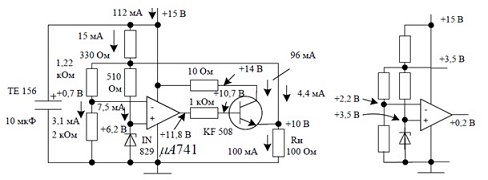

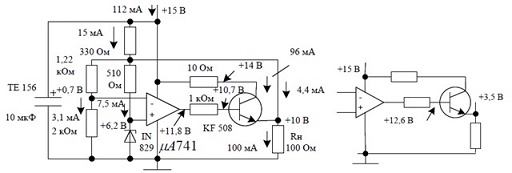

62. На малюнку зображено джерело опорної напруги з нормальними рівнями напруг та струмів. На малюнку поряд зображена частина схеми з певною несправністю. Яка несправність присутня в схемі?
обрив в колі живлення
несправний операційний підсилювач
тепловий пробій транзистора
невірне підключення стабілітрона

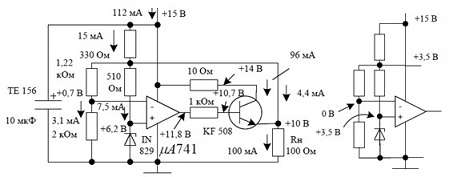

63. На малюнку зображено джерело опорної напруги з нормальними рівнями напруг та струмів. На малюнку поряд зображена частина схеми з певною несправністю. Яка несправність присутня в схемі?
обрив в колі живлення
несправний операційний підсилювач
тепловий пробій транзистора
невірне підключення стабілітрона
64. На малюнку зображено джерело опорної напруги з нормальними рівнями напруг та струмів. На малюнку поряд зображена частина схеми з певною несправністю. Яка несправність присутня в схемі?
коротке замикання виходу операційного підсилювача на землю
несправний операційний підсилювач
тепловий пробій транзистора
невірне підключення стабілітрона
65. На малюнку зображено джерело опорної напруги з нормальними рівнями напруг та струмів. На малюнку поряд зображена частина схеми з певною несправністю. Яка несправність присутня в схемі?
обрив в колі емітера транзистора
коротке замикання виходу операційного підсилювача на землю
тепловий пробій транзистора
невірне підключення стабілітрона
66. На малюнку зображено джерело опорної напруги з нормальними рівнями напруг та струмів. На малюнку поряд зображена частина схеми з певною несправністю. Яка несправність присутня в схемі?
обрив в колі емітера транзистора
коротке замикання виходу операційного підсилювача на землю
тепловий пробій транзистора
невірне підключення стабілітрона
67. На малюнку зображено джерело опорної напруги з нормальними рівнями напруг та струмів. На малюнку поряд зображена частина схеми з певною несправністю. Яка несправність присутня в схемі?
обрив резистора
коротке замикання виходу операційного підсилювача на землю
тепловий пробій транзистора
невірне підключення стабілітрона
68. На малюнку зображено джерело опорної напруги з нормальними рівнями напруг та струмів. На малюнку поряд зображена частина схеми з певною несправністю. Яка несправність присутня в схемі?
обрив резистора
коротке замикання виходу операційного підсилювача на землю
тепловий пробій транзистора
невірне підключення стабілітрона
