Регулювання та настройка радіоприймачів

1. Вкажіть правильну послідовність регулювання радіоприймача
джерело електроживлення, високочастотний тракт, низькочастотний тракт
джерело електроживлення, низькочастотний тракт, високочастотний тракт
низькочастотний тракт, джерело електроживлення, високочастотний тракт
низькочастотний тракт, високочастотний тракт, джерело електроживлення

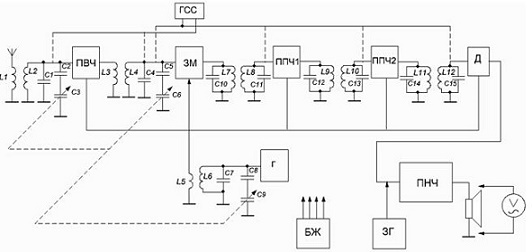

2. На рисунку наведена функціональна схему радіоприймача. Для настройки якого контуру сигнал подають на вхід підсилювального елемента змішувача ЗМ.
L7 C10
L11 C14
L8 C11
L12 C15

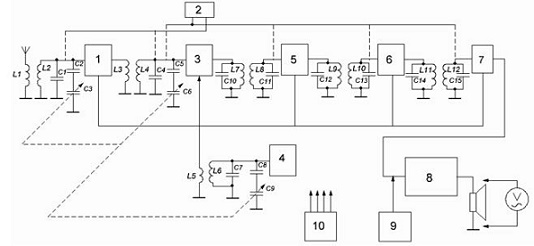

3. На рисунку наведена функціональна схему радіоприймача. Який каскад позначено під номером 1?
Генератор стандартних сигналів
Підсилювач високої частоти
Змішувач
Підсилювач проміжної частоти
4. На рисунку наведена функціональна схему радіоприймача. Який каскад позначено під номером 2?
Генератор стандартних сигналів
Перетворювач високої частоти

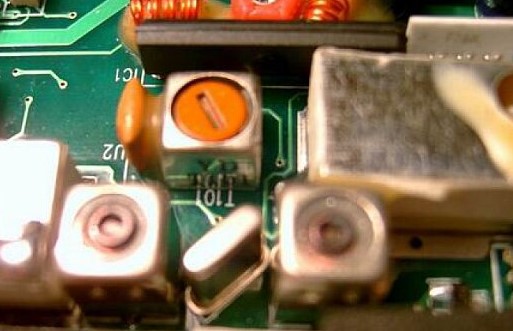

Змішувач
Підсилювач проміжної частоти
5. На рисунку наведена функціональна схему радіоприймача. Який каскад позначено під номером 3?
Генератор стандартних сигналів
Перетворювач високої частоти
Змішувач
Підсилювач проміжної частоти
6. На рисунку наведена функціональна схему радіоприймача. Який каскад позначено під номером 4?
Генератор стандартних сигналів
Перетворювач високої частоти
Гетеродин
Підсилювач проміжної частоти
7. На рисунку наведена функціональна схему радіоприймача. Який каскад позначено під номером 5?
Генератор стандартних сигналів
Детектор
Гетеродин
Підсилювач проміжної частоти
8. На рисунку наведена функціональна схему радіоприймача. Який каскад позначено під номером 7?
Генератор стандартних сигналів
Детектор
Гетеродин
Підсилювач проміжної частоти
9. На рисунку наведена функціональна схему радіоприймача. Яка послідовність дій для настройки контуру L12, C15?
генератор 2 з Fnp підключають до L12, C15. Паралельно до L11, C14 підключають резистор 300 Ом. Елементом L12 добиваються максимальных значень вольтметра 9
генератор 2 з Fnp підключають до L11, C14. Паралельно до L10, C13 підключають резистор 300 Ом. Елементом L12 добиваються максимальних значень вольтметра 9
генератор 2 з Fnp підключають до L12, C15. Паралельно до L11, C14 підключають резистор 300 Ом. Елементом L12 добиваються мінімальних значень вольтметра 9
генератор 2 з Fnp підключають до L11, C14. Елементом L12 добиваються максимальних значень вольтметра 9
10. На рисунку наведена функціональна схему радіоприймача. Яка послідовність дій для настройки контуру L11, C14
генератор 2 з Fnp підключають до L12, C15. Елементом L11 добиваються максимальных значень вольтметра 9
генератор 2 з Fnp підключають до L10, C13. Елементом L11 добиваються максимальних значень вольтметра 9
генератор 2 з Fnp підключають до L10, C13. Паралельно до L12, C13 підключають резистор 300 Ом. Елементом L11 добиваються мінімальних значень вольтметра 9
генератор 2 з Fnp підключають до L11, C14. Елементом L11 добиваються мінімальних значень вольтметра 9
11. На рисунку наведена функціональна схему радіоприймача. Яка послідовність дій для настройки контуру L7, C10?
генератор 2 з Fnp підключають до L8, C11. Елементом L7 добиваються максимальных значень вольтметра 9
генератор 2 з Fnp підключають до L4, C4. Елементом L7 добиваються максимальних значень вольтметра 9
генератор 2 з Fnp підключають до L4, C4. Паралельно до L8, C11 підключають резистор 300 Ом. Елементом L7 добиваються мінімальних значень вольтметра 9
генератор 2 з Fnp підключають до L7, C10. Елементом L7 добиваються мінімальних значень вольтметра 9
12. На рисунку наведена функціональна схему радіоприймача. Виконується процедура спряження контуру гетеродину та ПРЧ в двох точках (частота F1, F2). Який порядок настройки для частоти F2
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо С7, С4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором С1 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо С7, С4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором С1 по мінімуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо L6, L4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L1 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо L6, L4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L1 по мінімуму показів вольтметра 9
13. На рисунку наведена функціональна схему радіоприймача. Виконується процедура спряження контуру гетеродину та ПРЧ в двох точках (частота F1, F2). Який порядок настройки для частоти F1 ?
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо L6, L4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L2 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо L6, L4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L2 по мінімуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо C7, C4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором C1 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо C7, C4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором C1 по мінімуму показів вольтметра 9
14. На рисунку наведена функціональна схему радіоприймача. Виконується процедура спряження контуру гетеродину та ПРЧ в трьох точках (частота F1, Fср, F2). Який порядок настройки для частоти F2 ?
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо С7, С4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором С1 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо С7, С4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором С1 по мінімуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо L6, L4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L1 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F2; генератор 2 з частотою F2 підключають до контуру L4C4; настройку виконуємо L6, L4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L1 по мінімуму показів вольтметра 9
15. На рисунку наведена функціональна схему радіоприймача. Виконується процедура спряження контуру гетеродину та ПРЧ в двох точках (частота F1, Fср, F2). Який порядок настройки для частоти Fср ?
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту Fср; генератор 2 з частотою Fср підключають до контуру L4C4; настройку виконуємо L6, L4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L2 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту Fср; генератор 2 з частотою Fср підключають до контуру L4C4; настройку виконуємо L6, L4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L2 по мінімуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту Fср; генератор 2 з частотою Fср підключають до контуру L4C4; настройку виконуємо C7, C4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором C1 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту Fср; генератор 2 з частотою Fср підключають до контуру L4C4; настройку виконуємо C7, C4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором C1 по мінімуму показів вольтметра 9
16. На рисунку наведена функціональна схему радіоприймача. Виконується процедура спряження контуру гетеродину та ПРЧ в трьох точках (частота F1, Fср, F2). Який порядок настройки для частоти F1 ?
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо С8, С5 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором С2 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо С8, С5 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку конденсатором С2 по мінімуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо L6, L4 по максимуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку L1 по максимуму показів вольтметра 9
конденсатором С9, С6, С3 виконуємо настройку приймача по шкалі на частоту F1; генератор 2 з частотою F1 підключають до контуру L4C4; настройку виконуємо С7, С4 по мінімуму показів вольтметра 9; генератор 2 підключають до L2C1; виконують настройку С1 по мінімуму показів вольтметра 9

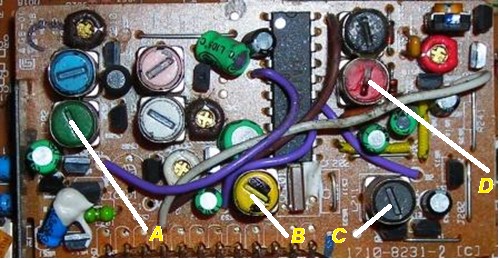

17. Виконується пошук несправностей в радіоприймачі без схеми. Який контур відноситься до контуру гетеродину AM діапазону
A
B
C
D
18. Виконується пошук несправностей в радіоприймачі без схеми. Який контур відноситься до фільтру проміжної частоти AM діапазону?
A
B
C
D
19. Виконується пошук несправностей в радіоприймачі без схеми. Який контур відноситься до дискримінатора проміжної частоти FM діапазону?
A
B
C
D
20. Яке функціональне призначення котушки індуктивності, що наведена на рисунку
котушка фільтру ПЧ-АМ (455 кГц)
котушка гетеродина АМ діапазону
котушка фільтру ПЧ-ЧМ (10,7мГц)
котушка контуру дискримінатора ПЧ-ЧМ (10,7мГц)
21. Яке функціональне призначення котушки індуктивності, що на рисунку позначена цифрою 1
котушка фільтру ПЧ-АМ (455 кГц)
котушка гетеродина АМ діапазону
котушка фільтру ПЧ-ЧМ (10,7мГц)
котушка контуру дискримінатора ПЧ-ЧМ (10,7мГц)
22. Яке функціональне призначення котушки індуктивності, що на рисунку позначена цифрою 2
котушка фільтру ПЧ-АМ (455 кГц)
котушка гетеродина АМ діапазону
котушка фільтру ПЧ-ЧМ (10,7мГц)
котушка контуру дискримінатора ПЧ-ЧМ (10,7мГц)
23. Яке функціональне призначення котушки індуктивності, що на рисунку позначена цифрою 3
котушка фільтру ПЧ-АМ (455 кГц)
котушка гетеродина АМ діапазону
котушка фільтру ПЧ-ЧМ (10,7мГц)
котушка контуру дискримінатора ПЧ-ЧМ (10,7мГц)
24. Перевіряючи радіоприймач, який працює на батарейках прихилили вухо до гучномовця. Ввімкнули та вимкнули живлення, гучномовець працює, ви почули клацання. Про свідчить дана перевірка?
гучномовець несправний
звуковий каскад несправний
звуковий каскад справний
детекторний каскад несправний
25. Радіоприймач, який працює на батарейках, пройшов перевірку на вмикання. Що потрібно перевірити в першу чергу, якщо на виході присутній помірний шум?
детекторний каскад ЗЧ
гетеродин
гучномовець
конденсатори Сф
26. Вихід детектора радіоприймача з'єднали з міні підсилювачем з гучномовцем. Що почуємо, якщо попередні каскади справні?
дуже низький рівень шуму
радіостанції
клацання
не почуємо нічого
27. Виконується перевірка працездатності гетеродина радіоприймача. З генератора через випромінюючий дріт наводиться зовнішній сигнал на радіоприймач. Яка частота сигналу генератора FГ має бути, якщо приймач настроєний на частоту Fo=900кГц (Fпр=455кГц)?
1355 кГц
900 кГц
455 кГц
545 кГц
28. Виконується перевірка працездатності гетеродина AM радіоприймача 1. Для цього використовується AM приймач-пробник 2. Частота настройки приймача 1 F1=900кГц (Fпр=455кГц). Яка частота настройки приймача 2, щоб почути з нього інтермодуляційний свист (гетеродин 1 справний)?
1355 кГц
900 кГц
455 кГц
545 кГц
29. Виконується перевірка працездатності гетеродина FM радіоприймача 1. Для цього використовується FM приймач-пробник 2. Частота настройки приймача 1 F1=103,7мГц (Fпр=10,7 мГц). Яка частота настройки приймача 2, щоб проявилось явище захоплення частоти (гетеродин 1 справний)?
93 мГц
103,7 мГц
10,7 мГц
82,3 мГц
30. Виконується перевірка працездатності гетеродина AM радіоприймача 1. Для цього використовується AM приймач-пробник 2. Частота настройки приймача 1 F1=560кГц, частота настройки приймача 2 F2=1005кГц. Що почуємо з приймача 2, якщо гетеродин 1 справний?
інтермодуляційний свист, який зникає при виключенні живлення приймача 1
інтермодуляційний свист, який не зникає при виключенні живлення приймача 1
ефірний шум, який не зникає при виключенні живлення приймача 1
приймач 2 замовкає і відновлює приймання радіостанцій, якщо покрутити ручку настройки приймача 1
31. Виконується перевірка працездатності гетеродина AM радіоприймача 1. Для цього використовується AM приймач-пробник 2. Частота настройки приймача 1 F1=560кГц, частота настройки приймача 2 F2=1005кГц. Що почуємо з приймача 2, якщо гетеродин 1 несправний?
інтермодуляційний свист, який зникає при виключенні живлення приймача 1
прийом радіостанцій, який не зникає при виключенні живлення приймача 1
ефірний шум, який не зникає при виключенні живлення приймача 1
приймач 2 замовкає і відновлює приймання радіостанцій, якщо покрутити ручку настройки приймача 1
32. Виконується перевірка працездатності гетеродина FM радіоприймача 1. Для цього використовується FM приймач-пробник 2. Частота настройки приймача 1 F1=101,6 мГц, частота настройки приймача 2 F2=90,9 мГц. Що почуємо з приймача 2, якщо гетеродин 1 справний?
інтермодуляційний свист, який зникає при виключенні живлення приймача 1
інтермодуляційний свист, який не зникає при виключенні живлення приймача 1
ефірний шум, який не зникає при виключенні живлення приймача 1
приймач 2 замовкає і відновлює приймання радіостанцій, якщо покрутити ручку настройки приймача 1
33. Виконується перевірка працездатності гетеродина FM радіоприймача 1. Для цього використовується FM приймач-пробник 2. Частота настройки приймача 1 F1=101,6 мГц, частота настройки приймача 2 F2=90,9 мГц. Що почуємо з приймача 2, якщо гетеродин 1 несправний?
інтермодуляційний свист, який зникає при виключенні живлення приймача 1
прийом радіостанцій, який не зникає при виключенні живлення приймача 1
ефірний шум, який не зникає при виключенні живлення приймача 1
приймач 2 замовкає і відновлює приймання радіостанцій, якщо покрутити ручку настройки приймача 1
34. Виконується перевірка працездатності тракту проміжної частоти АМ (526,5-1606,5 кГц) радіоприймача 1. Для цього використовується АМ приймач-пробник 2. Радіоприймач 1 настроєний на частоту 1мГц. На яку частоту повинний бути настроєний приймач 2 ?
465 кГц
526,5 кГц
1000 кГц
1606,5 кГц
35. Виконується перевірка працездатності тракту проміжної частоти FM (87,5-108 МГц) радіоприймача 1. Для цього використовується FM/АМ приймач-пробник 2. Радіоприймач 1 настроєний на частоту 103.7 мГц. На яку частоту повинний бути настроєний приймач 2 ?
103,7 мГц
10,7 мГц
87,5 мГц
108 мГц
36. Виконується перевірка струмом споживання. Використовуються 2 однакових приймача. Приймач 1 справний, приймач 2 має слабкий рівень звуку. Приймач 1 споживає струм 10мА при малій гучності та 25мА при великій гучності. Яка несправність присутня в приймачі 2, якщо приймач при малій гучності споживає 10мА, а при великій 15мА?
несправність в тракті звукової частоти
несправність в тракті радіочастоти
несправність в тракті проміжної частоти
несправність блоку живлення
37. Що потрібно виконати для перевірки високочастотного тракту радіоприймача?
виключити дію АРП (з'єднують конденсатор фільтра АРП на загальну шину) та дію гетеродина Г (паралельно коливальному контуру L6, С7, C8, С9 підключають конденсатор ємністю - 0,01...0,1 мкФ)
виключити дію АРП (з'єднують конденсатор фільтра АРП на загальну шину) і не відключаючи дію гетеродина Г перевіряти ВЧ тракт
не виключати дію АРП виключити дію гетеродина Г (паралельно коливальному контуру L6, С7, C8, С9 підключають конденсатор ємністю - 0,01...0,1 мкФ) і почати перевіряти ВЧ тракт
не виключаючи дію АРП і дію гетеродина Г почати перевіряти ВЧ тракт
38. Виконується перевірка струмом споживання. Використовуються 2 однакових приймача. Приймач 1 справний, приймач 2 має вихідний сигнал слабкий та (або) спотворений. Приймач 1 споживає струм 11 мА при малій гучності та 30 мА при великій гучності. Яка несправність присутня в приймачі 2, якщо приймач при малій гучності споживає 5 мА, а при великій 14 мА?
несправність в звуковому каскаді
несправність в каскадах радіочастоти та проміжної частоти
несправність пов'язана з одним з каскадів задіяних при роботі в ЧМ - режимі
несправність блоку живлення
39. Виконується перевірка струмом споживання. Використовуються 2 однакових АМ/ЧМ приймача. Приймач 1 справний, приймач 2 не справний. Приймач 1 в режимі АМ споживає струм 10мА, в режимі ЧМ - 11мА. Яка несправність присутня в приймачі 2, якщо в режимі АМ споживає струм10 мА, а в режимі ЧМ - 20мА?
несправність в звуковому каскаді
несправність в каскадах радіочастоти та проміжної частоти
несправність пов'язана з одним з каскадів задіяних при роботі в ЧМ - режимі
несправність блоку живлення
40. На малюнку зображено функціональну схему радіоприймача. З якого контуру починають настроювання контурів ППЧ?
L7 C10
L11 C14
L8 C11
L12 C15

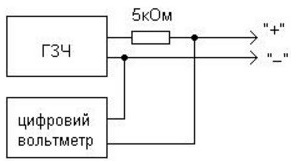

41. Для чого використовуються пробник, схема якого зображена на малюнку?
для перевірки наявності проміжної частоти радіоприймача
для перевірки справності детектора радіоприймача
для перевірки справності конденсаторів фільтра радіоприймача
для перевірки чутливості радіоприймача
