Діагностика процесорів керування

1. Процесор керування виконує функції
дистанційного керування
оперативних регулювань
сервісних регулювань
синтезатора частоти
2. При вмиканні телевізора в робочий режим він відразу або через деякий проміжок часу перестає реагувати на кнопки пульта дистанційного керування (ДК) та/або локальної клавіатури. Ця несправність пов'язана з
блоком живлення та модулем PFC
блоком керування
блоком рядкової та кадрової розгортки
відеопроцесором
3. Причинами "зависання" процесора керування є
занижена напруга живлення процесора
завищена напруга живлення процесора
внутрішній тактовий генератор
модуль TCON
4. Причинами "зависання" процесора керування є
підвищений рівень пульсацій напруги живлення процесора
несправність системної шини обміну даними
скалер
контролер синхронізації
5. Причинами "зависання" процесора керування є
скалер
контролер синхронізації
супервізор живлення
не справність схеми формування сигналу RESET
6. Причинами "зависання" процесора керування є
несправність LED драйвера
замикання кнопок локальної клавіатури
несправність EEPROM
несправність схеми інвертора
7. Яка має бути величина напруги на вході RESET процесора керування
рівна напрузі джерела живлення
0В
половина напруги живлення
лог. 0, лог. 1, які змінюються з тактовою частотою

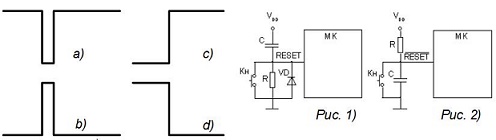

8. Виберіть правильний імпульс скидання процесора керування (рис. 2)?
a
b
c
d
9. Виберіть правильний імпульс скидання процесора керування (рис. 1)?
a
b
c
d
10. Виберіть правильне твердження
напруга на вході RESET процесора керування дорівнює напрузі живлення; при вмиканні на ньому формується негативний імпульс
напруга на вході RESET процесора керування дорівнює напрузі живлення; при вмиканні на ньому формується позитивний імпульс
напруга на вході RESET процесора керування дорівнює рівню лог.0; при вмиканні на ньому формується позитивний імпульс
напруга на вході RESET процер керування дорівнює рівню лог.0; при вмиканні на ньому формується негативний імпульс
11. Яка послідовність виявлення несправностей зависання процесора керування
перевірити напругу живлення, перевірити напругу на вході RESET, перевірити при вмиканні імпульс скидання
перевірити напругу на вході RESET, перевірити при вмиканні імпульс скидання, перевірити напругу живлення
перевірити при вмиканні імпульс скидання, перевірити напругу живлення, перевірити напругу на вході RESET
перевірити напругу на вході RESET, перевірити напругу живлення, перевірити при вмиканні імпульс скидання
12. З чим пов'язані несправності тактового генератора процесора керування?
неякісна пайка виводів кварцового резонатора
несправність кварцового резонатора
відсутність зовнішніх сигналів синхронізації від TCON
несправність кварцового генератора

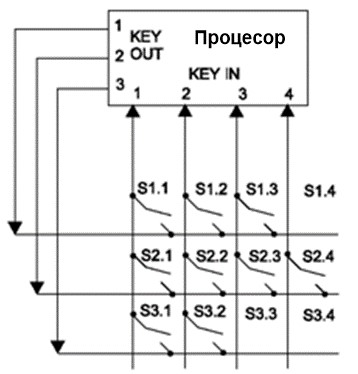

13. На рисунку наведена схема підключення локальної клавіатури у телеприймачі до процесора керування. Який принцип роботи такої клавіатури?
при натисканні кнопки на відповідний вивід подається логічний 0; при одночасному натисненні двох кнопок процесор реагує тільки на ту, яка має більший пріоритет
при натисканні кнопки на відповідний вивід подається логічний 0; на одночасне натиснення двох кнопок процесор не реагує
при натисканні кнопки на відповідний вивід подається логічний 0; на одночасне натиснення двох кнопок процесор реагує, якщо це передбачено розробниками
при натисканні кнопки на відповідний вивід подається логічний 0; при одночасному натисненні двох кнопок процесор реагує тільки на першу, коли вона буде відпущена реагує на другу

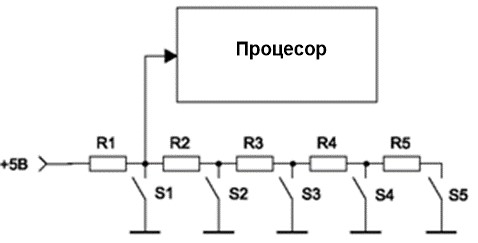

14. На рисунку наведена схема підключення локальної клавіатури у телеприймачі до процесора керування. Який принцип роботи такої клавіатури?
при натисненні однієї з кнопок змінюється постійна напруга на відповідному вході процесора, яка розпізнається процесором і дешифрується в певну команду. Ця напруга максимальна (5В), коли кнопки не натиснуті, і мінімальна (0 В) при натиснутій кнопці S1
при натисненні однієї з кнопок змінюється постійна напруга на відповідному вході процесора, яка розпізнається процесором і дешифрується в певну команду. Ця напруга мінімальна (0В), коли кнопки не натиснуті, і максимальна (5В) при натиснутій кнопці S1
при натисненні однієї з кнопок змінюється частота внутрішнього генератора процесора, яка розпізнається процесором і дешифрується в певну команду. Ця частота максимальна, коли кнопки не натиснуті, і мінімальна при натиснутій кнопці S1
при натисненні однієї з кнопок змінюється частота внутрішнього генератора процесора, яка розпізнається процесором і дешифрується в певну команду. Ця частота мінімальна, коли кнопки не натиснуті, і максимальна при натиснутій кнопці S1
15. На рисунку наведена схема підключення локальної клавіатури у телеприймачі до процесора керування. Який принцип роботи такої клавіатури?
на входи клавіатури з процесора поступають імпульси, зсунуті по фазі один відносно одного. При натисненні кнопки S3.3, на 3 лінії (Key In) появиться лог. "0", який дешифрується процесором в певну команду
на входи клавіатури з процесора поступають імпульси, зсунуті по фазі один відносно одного. При натисненні кнопки S3.3, на 3 лінії (Key Out) появиться лог. "0", який дешифрується процесором в певну команду
на входи клавіатури з процесора поступають імпульси, зсунуті по фазі один відносно одного. При натисненні кнопки S3.3, на 3 лінії (Key In) появиться лог. "1", яка дешифрується процесором в певну команду
на входи клавіатури з процесора поступають імпульси, зсунуті по фазі один відносно одного. При натисненні кнопки S3.3, на 3 лінії (Key Out) появиться лог. "1", яка дешифрується процесором в певну команду
16. Якщо на лінії 2 KEY IN постійно присутній рівень логічного "0". Це означає що?
замкнута одна з кнопок S1.2-S3.2
замкнута одна з кнопок S2.1-S2.4
є витік між виводами кнопок і обоймою, яка служить для збільшення жорсткості кріплення кнопок
процесор керування постійно опитує лінію 2, так як вона має найбільший пріоритет (підключені кнопки Power, Volume, Chanel)
17. Якщо на лінії 2 KEY OUT постійно присутній рівень логічного "0". Це означає що?
замкнута одна з кнопок S1.2-S3.2
замкнута одна з кнопок S2.1-S2.4
є витік між виводами кнопок і обоймою, яка служить для збільшення жорсткості кріплення кнопок
несправний процесор керування

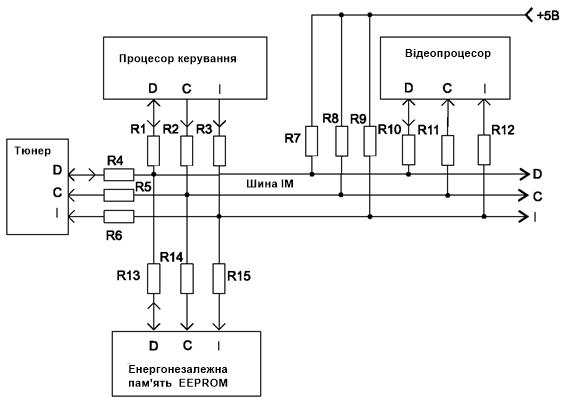

18. На рисунку наведена схема IM - шини телеприймача. Яка з шин двонаправлена?
D
C
I
D, C, I
19. На рисунку наведена схема IM - шини телеприймача. По якій шині виконується вибір відеопроцесора?
D
C
I
D, C, I
20. На рисунку наведена схема IM - шини телеприймача. По якій шині виконується обмін даними з відеопроцесором?
D
C
I
D, C, I
21. На рисунку наведена схема IM - шини телеприймача. Який з пристроїв є майстер пристроєм та формує тактові сигнали?
процесор керування
відеопроцесор
тюнер
EEPROM
22. При відсутності обміну по шині IM напруга в лінії D дорівнює
5В
0В
3,3В
2,5В
23. Якщо модуль EEPROM несправний, то падіння напруги на R15 дорівнює
5В
0В
3,3В
2,5В
24. Після вмикання телевізора всі початкові установки гучності, яскравості, контрастності і насиченості встановились на максимальне або мінімальне значення. Причиною цього є:
несправність процесора керування
несправність EEPROM
несправність відеопроцесора
несправна частина пульта дистанційного керування
25. Що з переліченого є причиною несправності EEPROM?
змінена геометрія растру
не відбувається запам'ятовування вибраної програми
не з'являється екранне меню або управління через нього виконується неправильно
телевізор самовільно виключається
26. Несправна мікросхема EEPROM 24С08. Якою мікросхемою її можна замінити?
24С01
24С02
24С04
24С16
27. Оберіть правильну послідовність роботи пари мікроконтролер - мікросхема пам'яті у телеприймачі
мікроконтролер управління скидається сигналом RESET; програма, що записана в мікроконтролері, стартує; після ініціалізація портів, АЦП мікроконтролер звертається до мікросхеми пам'яті і зчитує початкові установки в свій блок пам'яті RAM
мікроконтролер управління скидається сигналом RESET; програма, що записана в мікроконтролері, стартує; мікроконтролер звертається до мікросхеми пам'яті і зчитує початкові установки в свій блок пам'яті RAM; мікроконтролер виконує ініціалізацію портів, АЦП
мікроконтролер управління скидається сигналом RESET; мікроконтролер звертається до мікросхеми пам'яті і зчитує початкові установки в свій блок пам'яті RAM; програма, що записана в мікроконтролері, стартує; мікроконтролер виконує ініціалізацію портів, АЦП
мікроконтролер управління скидається сигналом RESET; мікроконтролер виконує ініціалізацію портів, АЦП; мікроконтролер звертається до мікросхеми пам'яті і зчитує початкові установки в свій блок пам'яті RAM; програма, що записана в мікроконтролері, стартує

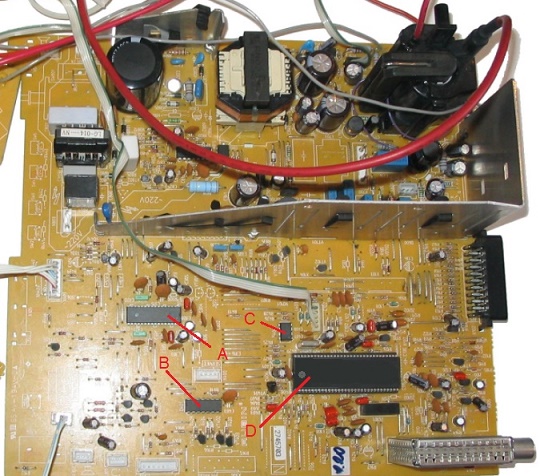

28. На рисунку наведена шасі телевізора. Якою буквою позначений процесор керування?
A
B
C
D
29. На рисунку наведена шасі телевізора. Якою буквою позначена мікросхема EEPROM?
A
B
C
D

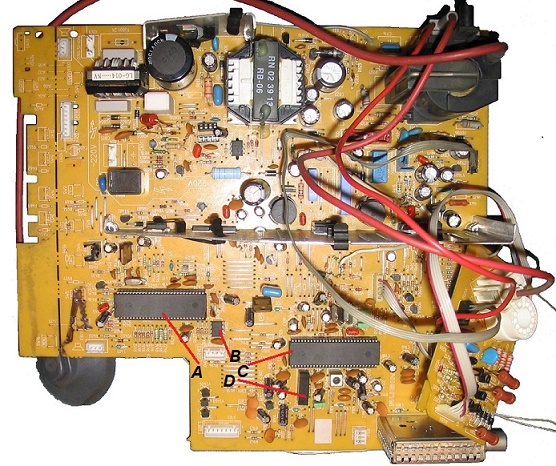

30. На рисунку наведена шасі телевізора. Якою буквою позначений процесор керування?
A
B
C
D
31. На рисунку наведена шасі телевізора. Якою буквою позначена мікросхема EEPROM?
A
B
C
D
32. Які особливості процесорів керування І-го покоління
регулювання яскравості, контрастності, насиченості та гучності здійснює процесор керування, який по командам з пульта дистанційного керування або локальної клавіатури телевізора змінює постійні напруги на відповідних входах OCT процесора
OCT-процесор "спілкуються" з процесором керування по цифровій шині I2C, по якій на OCT-процесор від процесора керування надходить інформація про оперативні та сервісні регулювання, що зводиться до мінімуму кількість потенціометрів та інших механічних регуляторів. Вся інформація про оперативні та сервісні регулювання зберігається в мікросхемі пам'яті EEPROM
процесор UOC є основним елементом обробки сигналів та керування телевізором. Тюнер використовується з синтезатором частоти
використовуються спрощені процесори UOC з тюнером типу FRONTEND, який містить весь радіоканал
33. Які особливості процесорів керування ІІ-го покоління
регулювання яскравості, контрастності, насиченості та гучності здійснює процесор керування, який по командам з пульта дистанційного керування або локальної клавіатури телевізора змінює постійні напруги на відповідних входах OCT процесора
OCT-процесор "спілкуються" з процесором керування по цифровій шині I2C, по якій на OCT-процесор від процесора керування надходить інформація про оперативні та сервісні регулювання, що зводиться до мінімуму кількість потенціометрів та інших механічних регуляторів. Вся інформація про оперативні та сервісні регулювання зберігається в мікросхемі пам'яті EEPROM
процесор UOC є основним елементом обробки сигналів та керування телевізором. Тюнер використовується з синтезатором частоти
використовуються спрощені процесори UOC з тюнером типу FRONTEND, який містить весь радіоканал
34. Які особливості процесорів керування ІІІ-го покоління
регулювання яскравості, контрастності, насиченості та гучності здійснює процесор керування, який по командам з пульта дистанційного керування або локальної клавіатури телевізора змінює постійні напруги на відповідних входах OCT процесора
OCT-процесор "спілкуються" з процесором керування по цифровій шині I2C, по якій на OCT-процесор від процесора керування надходить інформація про оперативні та сервісні регулювання, що зводиться до мінімуму кількість потенціометрів та інших механічних регуляторів. Вся інформація про оперативні та сервісні регулювання зберігається в мікросхемі пам'яті EEPROM
процесор UOC є основним елементом обробки сигналів та керування телевізором. Тюнер використовується з синтезатором частоти
використовуються спрощені процесори UOC з тюнером типу FRONTEND, який містить весь радіоканал
35. Які особливості процесорів керування ІV-го покоління
регулювання яскравості, контрастності, насиченості та гучності здійснює процесор керування, який по командам з пульта дистанційного керування або локальної клавіатури телевізора змінює постійні напруги на відповідних входах OCT процесора
OCT-процесор "спілкуються" з процесором керування по цифровій шині I2C, по якій на OCT-процесор від процесора керування надходить інформація про оперативні та сервісні регулювання, що зводиться до мінімуму кількість потенціометрів та інших механічних регуляторів. Вся інформація про оперативні та сервісні регулювання зберігається в мікросхемі пам'яті EEPROM
процесор UOC є основним елементом обробки сигналів та керування телевізором. Тюнер використовується з синтезатором частоти
використовуються спрощені процесори UOC з тюнером типу FRONTEND, який містить весь радіоканал

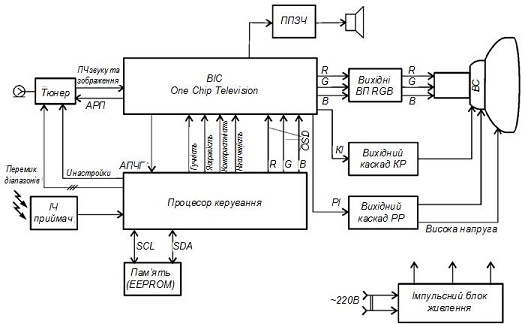

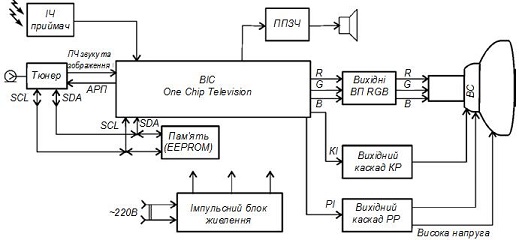

36. Функціональна схема телевізора з процесором керування якого покоління зображена на рисунку
1-го покоління
2-го покоління
3-го покоління
4-го покоління

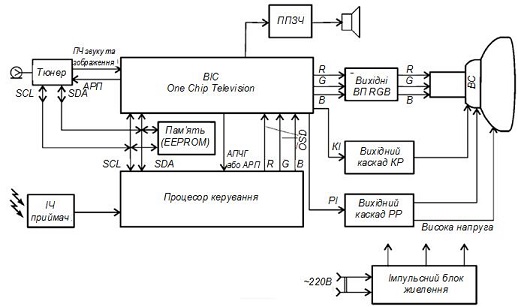

37. Функціональна схема телевізора з процесором керування якого покоління зображена на рисунку
1-го покоління
2-го покоління
3-го покоління
4-го покоління

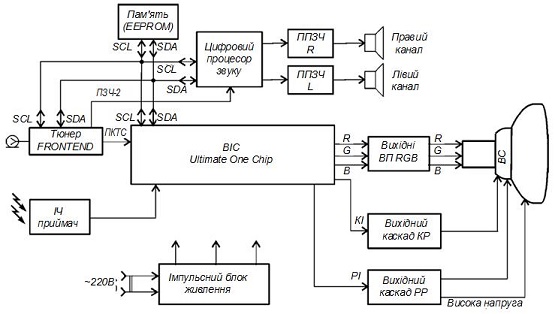

38. Функціональна схема телевізора з процесором керування якого покоління зображена на рисунку
1-го покоління
2-го покоління
3-го покоління
4-го покоління
39. Функціональна схема телевізора з процесором керування якого покоління зображена на рисунку
1-го покоління
2-го покоління
3-го покоління
4-го покоління
40. Що означає тюнер FRONTEND
тюнер з радіоканалом
тюнер з синтезатором частоти
тюнер у якого напруга АПЧГ використовується тільки для роботи схеми автопошуку
тюнер, у якого за величиною напруги АРП можна судити про точність настройки на канал не гірше, ніж по величині напруги АПЧГ
