Діагностика блоку обробки сигналів програвача CD
2. Діагностика схем обробки сигналів.
На рис. 1 наведена функціональна схема блоку обробки сигналів. Сигнал EFM надходить на вивід 47 схеми IC402, що виконує функції декодування цифрового аудіосигналу, корекції помилок, внесених у цей сигнал. Потім він передається на схему стробування даних, де відбувається його поділ на аудіо і керувальну інформацію. Інформація керування надходить на ту частину схеми IC402, що виконує функції виділення синхроимпульсів, відновлення початкової послідовності й інтерполяції даних аудіосигналів.
Сигнал, що несе аудіо інформацію, передається на схему корекції помилок, де відбувається обернене перетворення 14-розрядної модуляції в 8-розрядну (14-розрядного цифрового коду в 8-розрядний). Цей процес здійснюється шляхом зсуву цифрових інформаційних біт в ОЗП і виводу їх на схеми, де відбувається відновлення початкової послідовності і інтерполяція сигналів.

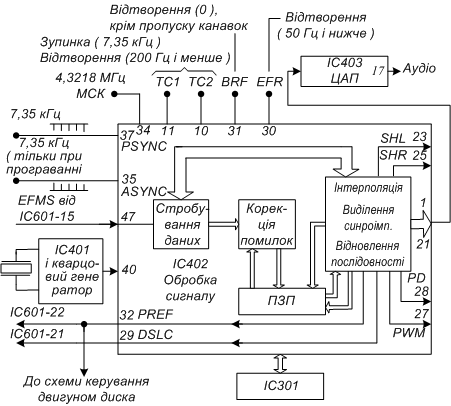

Рисунок 1 – Схема обробки сигналів лазерного програвача.
Вихідний аудіосигнал, поданий 16-розрядним цифровим кодом, із виводів 1-21 схеми IC402 передається на ЦАП (цифроаналоговий перетворювач) IC403, де відбувається відновлення цифрового аудіосигнала в початковий аналоговий аудіосигнал.
Схема IC402 також виробляє сигнали дискретизації з запам'ятовуванням відліків лівого (SHL) і правого (SHR) каналів, що у функціональному відношенні аналогічні сигналам перемикання голівок відеомагнітофонів. Ці сигнали забезпечують обернене перетворення послідовно записаної стереоінформації в стереокод.
Схема IC402 генерує і ряд інших сигналів, наприклад PD, PWM і PREF, що надходять на схему керування двигуном диска IC201. Функціонування схеми IC402 здійснюється під контролем мікропроцесора системного керування IC301, що створює певні проблеми при діагностиці схем обробки сигналів.
2 Діагностика схем обробки сигналів
Несправність схем обробки сигналів може супроводжуватися ознаками несправностей схем керування аудіосигналом і двигуном диска. У той же час відмови в роботі схем системного керування можуть бути прийняти, як відмови в роботі схем обробки сигналів. З практичної точки зору немає ніякої гарантії, що проблема яка виникла, пов'язана з обробкою сигналу або системного керування, двигуном диска і схемами аудіосигналів. Проте існують декілька способів, що допоможуть розв'язати дану проблему.
Насамперед необхідно переконатися в наявності аудіосигнала на виводі 17 цифроаналогового перетворювача IC403 (як лівого, так і правого каналу). При відсутності сигналу в цій точці, потрібно перевірити справність схем обробки сигналів IC401, IC402 або IC403. При наявності сигналу несправність може бути пов'язана зі схемами аудіосигналів.
Далі, якщо спостерігається надлишкове "випадання" аудіосигнала (при якісному диску), а індикатори передньої панелі відображають неправильну інформацію (наприклад, не змінюється показання часу при обертанні диска), то варто подивитися, чи в порядку схеми обробки сигналу. Необхідно перевірити форму всіх сигналів, які виробляються як схемами обробки сигналів, так і, що надходять на них.
Якщо тактовий сигнал (частота генератора 4,3218 МГц), що надходить на вивід 34, відсутній, то необхідно переконатися в працездатності кварцового генератора і схеми IC401, що підключена до виводу 40 схеми IC402. Сигнал синхронізації ASYNC, що надходить на вивід 35, повинний бути присутній тільки в режимі відтворення диска. Інший сигнал синхронізації, PSINC, що передається на вивід 37, повинний бути присутній як у режимі відтворення, так і в режимі зупинки диска. Частота імпульсів сінхронізації складає 7,35 кГц.
Після цього перевірять надходження сигналу PREF і DSLC на схему IC601 і їх повернення у вигляді сигналу EFMS прямокутної форми на схему IC402. Якщо ЕFM-сигнал відсутній, то потрібно перевірити, чи надходить EFM сигнал на вивід 20 схеми IC601.
Наступний крок – це перевірка всіх сигналів, що передаються між мікропроцесором системного керування IC301 і схемами обробки сигналів IC402. Як правило, форма переданих сигналів не аналізується, проте якщо при вимірюванні осцилографом контролюється потік даних по кожній лінії, розумно припустити, що сигнал нормальний. При відсутності одного або декількох із цих сигналів варто перевірити справність мікропроцесора IC301 або схеми IC402.
Сигнали, які виробляє мікропроцесор IC301, залежать від сигналів, що надходять від схеми IC402, і навпаки. Тому для виявлення несправності варто замінити обидві схеми IC301 і IC402. Також не варто забувати, що мікропроцесор IC301 генерує сигнали тільки при надходженні на нього інших сигналів (FOK і ТОК).
Перед тим, як замінити схему IC402, потрібно проконтролювати сигнали ТС1 і ТС2 (рис. 1), що надходять на її виводи 11 і 10. У цих контрольних точках у режимі зупинки диску знімається сигнал із частотою 7,35 кГц, частота цього сигналу падає до 200 Гц або нижче при переході програвача в режим програвання диска. Сигнали ТС1 і ТС2 визначають точність декодування сигналів.
Після цього перевіряють надходження сигналів BFR і EFR на виводи 31 і 30 схеми IC402. Наявність сигналів у цих контрольних точках характеризує точність виконання функцій синхронізації і виділення сигналів. У режимі відтворення BFR-сигнал дорівнює нулю в усіх випадках, крім тих, коли відбувається надлишкове випадання канавок запису. Сигнал EFR у цьому режимі знімається на частотах нижче 50 Гц. У режимі зупинки диску сигнали EFR і BFR відсутні.

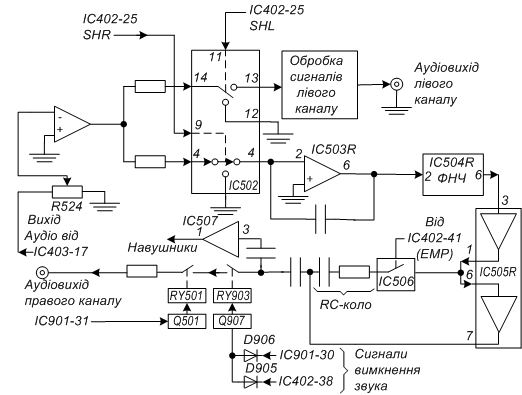

Рисунок 2 – Функіональна схема блоку обробки аудіосигналів (правий канал).
На рис. 2 наведена функціональна схема блоку обробки аналогових аудіосигналов (для правого аудіоканала). Вихідний аудіосигнал із виводу 17 цифроаналогового перетворювача IC403 надходить на схему IC501, де він підсилюється, а потім за допомогою схем дискретизації з пам'яттю (схема IC502) мультиплексуються на правий і лівий канали. Функціонування схеми IC502 здійснюється під керуванням схеми IC402. Аудіосигнал із виводу 17 схеми IC403 передається на регулятор вихідного сигналу R524. Він передається в "послідовному" форматі – лівий/правий/лівий/правий, що повинний бути перетворений у стереоаудіосигнал.
Вихідний сигнал цифроаналогового перетворювача IC403 також містить у собі цифрову складову, що відфільтровується за допомогою схем обробки вихідного аудіосигнала.
Сигнали дискретизації для лівого і правого каналів SHL і SHR, що генеруються схемою IC402 надходять на виводи 9 і 11 схеми IC502 і у визначений час включають відповідний перемикач, що направляє аудіоінформацію на схеми обробки сигналів лівого або правого каналу. При вмиканні одного з перемикачів схеми IC502 другий перемикач замикається на землю, що запобігає проходження будь-яких сторонніх сигналів на схеми обробки аналогових сигналів.
Вітсутній аудіосигнал на аудіошині або на гніздах Line OUT. Перевірте сигнал на виході для навушників. Далі перевіряють справність реле RY501, RY903 і транзисторів Q501, Q907. Після цього контролюють тракти проходження сигналу від мікропроцесора ІC901 (вивід 31) через транзистор Q501 на реле RY501, а також з виводу 30 мікропроцесора ІC901 і з 38 виводу схеми ІC402 через транзистор Q907 на реле RY903. При відсутності сигналів перевіряють справність мікропроцесора ІC901 і схеми ІC402. Якщо при наявності цих сигналів реле не спрацьовують, перевіряють справність транзисторів Q501, Q907 і реле RY501, RY903.
Відсутній аудіосигнал на кожному з виходів, у тому числі і на гніздах головних телефонів. Перевірку аудіосигнала починаютьз виводу 17 схеми ІC403. Якщо сигналу немає, то перевіряють справність схеми обробки сигналу. Далі перевіряють сигнали дискретизації для правого і лівого каналів (SHR і SHL), що надходять з виводів 23 і 25 схеми ІC402. Якщо при наявності цих сигналів на виводі 17 схеми ЦАП (ІС403) є аудіосигнал, то контролюють тракт проходження аудіосигнала від цього виводу до гнізд головних телефонів і вихідних гнізд Line OUT.
При несправних реле RY501 і RY903 аудіосигнал надходить тільки на гніздо головних телефонів. Проте при помилковому спрацьовуванні перемикача схеми ІС506 сигнал передспотворень (EMP), що передаються з виводу 41 схеми ІС402 або при відсутності цього сигналу аудіосигнал проходить до Line OUT але вже в спотвореній формі. Тому коли виникає така ознака несправності, як "спотворений сигнал при програванні диска", варто перевірити коло корекції передспотворень і схему ІС506, а також сигнал передспотворень, що надходить з виводу 41 схеми ІС402.
