Методика пошуку несправностей в телеприймачах
При ремонті телевізійних приймачів зустрічаються ситуації, коли телевізор не включаються і не подає жодних ознак життя. Це значно ускладнює локалізацію дефекту, особливо якщо врахувати, що ремонтувати імпортну техніку часто доводиться без принципіальних схем. Перед майстром встає завдання виявити несправність і усунути її з найменшими витратами часу і зусиль. Для цього необхідно слідувати певній методиці пошуку несправностей.
Якщо майстерня або приватний майстер дорожить своєю репутацією, необхідно починати з чищення апарату. Озброївшись м'якою кистю і пилососом, слід очистити внутрішню поверхню корпусу, поверхню кінескопа і плати телевізійного приймача. Після ретельного очищення проводять зовнішній огляд плати і елементів на ній. Інколи можна відразу визначити місце несправності по конденсаторах, що вздулися або розірвалися, по обгорілих резисторах або по транзисторах, що прогоріли наскрізь, і мікросхемах. Буває, що після очищення кінескопа від пилу замість прозорої колби ми бачимо молочно-білу внутрішню поверхню (втрата вакууму).
Значно частіше візуальний огляд не виявляє зовнішніх ознак несправних деталей. І тут виникає питання – з чого почати?
Блок живлення
Найдоцільніше почати ремонт з перевірки працездатності блоку живлення. Для цього відключаємо навантаження (вихідний каскад рядкової розгортки) і підключаємо замість нього лампу розжарювання 220 В, 60…100 Вт. Звичайна напруга живлення рядкової розгортки складає 110…150 В залежно від розмірів кінескопа. Проглянувши вторинні ланки, на платі поряд з імпульсним трансформатором блоку живлення знаходимо конденсатор фільтру, який має ємність 47…100 мкФ і робочу напругу порядку 160 В. Рядом з фільтром знаходиться випрямляч напруги живлення рядкової розгортки. Після фільтру напруга поступає на вихідний каскад через дросель, обмежувальний резистор або запобіжник, а інколи на платі стоїть просто перемичка. Відпаявши цей елемент, ми відключимо вихідний каскад блоку живлення від каскаду рядкової розгортки. Паралельно конденсатору підключаємо лампу розжарювання – імітатор навантаження.
При першому включенні ключовий транзистор блоку живлення може вийти з ладу із-за несправності елементів обв'язки. Для того, щоб цього не сталося, блок живлення краще включати через ще одну лампу розжарювання потужністю 100…150 Вт, яку використовують як запобіжник і включену замість випаяного компонента. Якщо в схемі є несправні елементи і струм споживання буде великим, лампа спалахне, і вся напруга впаде на ній. У такій ситуації необхідно, перш за все, перевірити вхідні ланки, мережевий випрямляч, конденсатор фільтру і потужний транзистор блоку живлення. Якщо при включенні лампа запалилася і відразу згасла або стала слабо світитися, то можна вважати, що блок живлення справний, і подальше регулювання краще проводити без лампи.
Включивши блок живлення, заміряйте напругу на навантаженні. Уважно поглянете на платі, чи немає біля блоку живлення резистора регулювання вихідної напруги. Зазвичай, поряд з ним знаходиться напис, вказуючий величину напруги (110…150 В). Якщо таких елементів на платі немає, зверніть увагу на наявність контрольних точок. Інколи величину напруги живлення вказують поряд з виводами первинної обмотки рядкового трансформатора. Якщо діагональ кінескопа 20-21’, напруга має бути в діапазоні 110…130 В, а при розмірі кінескопа 25-29’ діапазон напруги живлення складає 130…150В.
Якщо напруга живлення вище вказаних значень, треба перевірити цілісність елементів первинної ланки блоку живлення і коло зворотного зв'язку, який служить для установки і стабілізації вихідної напруги. Слід також перевірити електролітичні конденсатори. При висиханні їх ємкість значно зменшується, що приводить до неправильної роботи схеми і підвищення вторинної напруги (замість 115В – стає 210В).
Якщо напруга занижена, треба перевірити вторинні ланки на наявність замикань або великих витоків, цілісність захисних діодів R2K, R2M в колі живлення рядкової розгортки і захисних діодів на 33В в коліі живлення кадрової розгортки.
Рядкова розгортка
Розібравшись з блоком живлення і переконавшись, що він справний, відновлюємо з'єднання в колі живлення рядкової розгортки, відключивши лампу, яку використовували замість навантаження.
Для першого вмикання телевізора бажано встановити лампу розжарювання, що використовується замість запобіжника.
При справному вихідному каскаді рядкової розгортки лампа при включенні спалахне на декілька секунд і згасне або слабо світитиметься.
Якщо при включенні лампа спалахнула і продовжує горіти, потрібно переконатися в справності вихідного транзистора рядкової розгортки. Якщо транзистор справний, а високої напруги немає, необхідно переконаєтеся в наявності імпульсів керування на базі вихідного транзистора рядкової розгортки. Якщо імпульси є і вся напруга в нормі, можна вважати, що несправний рядковий трансформатор. Інколи це відразу зрозуміло по сильному нагріванню останнього, але достовірно сказати, чи справний ТДКС, по зовнішніх ознаках дуже важко. Для того, щоб визначити це точно, можна скористатися наступним методом. На колекторну обмотку трансформатора подаємо прямокутні імпульси з частотою 1…10 кГц невеликої амплітуди (можна використовувати вихід сигналу калібрування осцилографа). Туди ж підключаємо вхід осцилографа. При справному трансформаторі максимальна амплітуда отриманих імпульсів, що продиференційовані, має бути не менше амплітуди вихідних прямокутних імпульсів. Якщо ТДКС має короткозамкнуті витки, ми побачимо короткі імпульси, що продиференційовані, амплітудою в два і більше разів менше вихідних прямокутних.
Ще одна несправність рядкової розгортки, при якій блок живлення не включається і лампа, що включена замість запобіжника, яскраво світиться, – пробій рядкових котушок, що відхиляють. Визначити дану несправність можна шляхом від'єднання котушок. Якщо після цього телевізор нормально включився, то, ймовірно, несправна відхиляюча система. Аби в цьому переконатися,необхідно замінити відхиляючу систему на завідомо справну. Телевізор при цьому потрібно включати на дуже короткий час, аби уникнути прожогу кінескопа. Замінити систему, що відхиляє, не складно. Для цього застосовується відхиляючу систему від аналогічного кінескопа з діагоналлю такого ж розміру.
Часто в сучасних телевізорах зовнішній прояв несправності полягає в тому, що апарат, включаючись на 1…2 с і переходить до чергового режиму. Практика показує, що значна частина таких дефектів пов'язана з виходом з ладу елементів вузла рядкової розгортки, а саме конденсаторів зворотного ходу і електролітичних конденсаторів в колах живлення вихідного каскаду рядкової розгортки, передпідсилювачів, вихідних відеопідсилювачів.
Напруга, що розвивається на вторинних обмотках рядкового трансформатора, сильно залежить від ємкості конденсатора зворотного ходу, включеного між колектором вихідного транзистора і загальним дротом (рис. 1). Ємкість цього конденсатора знаходиться в межах 3000…10 000 пФ при робочій напрузі 1600 В. При зміні ємкості конденсатора зворотного ходу міняється тривалість імпульсу зворотного ходу, а отже, і вихідна напруга рядкового трансформатора.
Вихід з ладу конденсаторів зворотного ходу є наслідком значного перевищення імпульсного напруги (1100…1300 В) на первинній обмотці рядкового трансформатора. Електролітичні конденсатори виходять з ладу, якщо при монтажі були застосовані неякісні екземпляри або якщо вони були нагрівались, розташовуючись поряд з тепловиділяючими елементами – потужними резисторами, радіаторами охолоджування. Конденсатори слід міняти на якісні деталі таких виробників, як REC, Samsung, Rubicon. Для заміни конденсаторів, розташованих в місцях з підвищеним тепловим навантаженням, краще всього підходять елементи з робочою температурою 105°С, навіть якщо спочатку стояли конденсатори з робочою температурою 85°С.

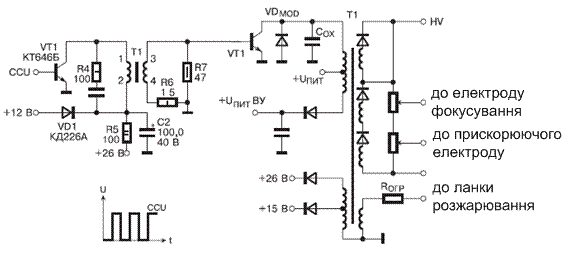

Рисунок 1 – Узагальнена схема вузла рядкової розгортки
Кадрова розгортка
Якщо рядкова розгортка справна, то на екрані, як мінімум, повинна світиться горизонтальна смуга, а при справній кадровій розгортці – повний растр. Якщо растру немає і на екрані видно яскрава горизонтальна смуга, то регулюванням прискорюючої напруги (Screen) на ТДКС необхідно зменшити яскравість світіння екрану. Це необхідно для того, щоб не пропалити люмінофор кінескопа, і лише після цього слід шукати несправність в кадровій розгортці.
Діагностику в блоці кадрової розгортки слід починати з перевірки живлення задаючого генератора і вихідного каскаду. Найчастіше живлення береться з обмотки рядкового трансформатора. Напруга живлення цих каскадів складає 24–28 В. Напруга подається через обмежуючий резистор, який і треба перевірити в першу чергу. Частими несправностями в кадровій розгортці є пробій або обрив випрямного діода і вихід з ладу мікросхеми кадрової розгортки.
Рідко, але все таки зустрічається між виткові замикання в кадрових котушках, що відхиляють. При підозрінні на систему, що відхиляє, краще провести її перевірку шляхом тимчасового підключення завідомо справної котушки. Контроль слід проводити осцилографом, спостерігаючи імпульси прямо на кадрових котушках.
Коло живлення кінескопа
Буває, що блок живлення і блок розгорток справні, а екран телевізора не світиться. В цьому випадку потрібно перевірити напругу напруження, а при її наявності цілісність нитки розжарювання кінескопа. Зустрічаються випадки, коли обмотка розжарювання рядкового трансформатора розірвана. Перед заміною рядкового трансформатора можна спробувати відновити обмотку розжарювання. Для початку рядковий трансформатор слід акуратно випаяти, очистити від пилу і уважно оглянути виводи обмотки розжарювання. Інколи обрив знаходиться поряд з виводом під шаром епоксидної смоли. Гарячим паяльником акуратно видаляємо частину смоли і, якщо обрив знайдений, усуваємо його, після чого місце ремонту заливається епоксидною смолою. Якщо обрив знайти не удалося, можна намотати обмотку розжарювання на осердя цього ж трансформатора. Кількість витків підбирають експериментально (як правило це 3…5 витків дроту МГТФ 0,14). Кінці обмотки можна закріпити клеєм або мастикою.
Одна з несправностей кінескопів, що найчастіше зустрічаються, – це зниження емісії катодів. У даний час для часткового відновлення емісії застосовуються різні пристрої. Більшість цих пристроїв призначена для відновлення кінескопів з напругою розжарювання 6,3В. У більшості випадків дана процедура допомагає продовжити термін експлуатації кінескопа від місяця до півтора-двох років.
Якщо даний метод не допоміг, можна спробувати збільшити напругу розжарювання на кінескопі. Цей метод є останнім шансом якось відновити роботу кінескопа, оскільки при роботі кінескопа з підвищеною напругою розжарювання відновити його вже не удасться.
Для збільшення напруги розжарювання можна намотати додаткову обмотку прямо на осердя рядкового трансформатора і з'єднати її послідовно з вже наявною обмоткою так, щоб напруга живлення розжарювання зросла. Кількість витків підбирають експериментально (1 ...3 витка), стежачи, аби додаткова напруга розжарювання не перевищила 50% від номінального значення.
Ще одна несправність, яка часто зустрічається – це міжелектродне замикання між катодом і підігрівачем. Усунути дану несправність випалюванням перемички струмом розрядки конденсатора, як це роблять при інших міжелектродних замиканнях в кінескопах, недоцільно, оскільки велика ймовірність розриву підігрівача. Дану несправність можна спробувати усунути, подавши напругу розжарювання через розділовий трансформатор, але на практиці якість зображення після такої переробки залишає бажати кращого.
Існує інший спосіб усунення цієї несправності. Для цього треба намотати на рядковий трансформатор додаткову обмотку, призначену для живлення розжарювання кінескопа. На осердя рядкового трансформатора в будь-якому вільному місці намотується 3...5 витків дроту марки МГТФ-0,14. Кількість витків підбирається експериментально. Для цього треба узяти будь-який вольтметр змінного струму і виміряти напругу, якою живиться нитка розжарювання кінескопа. Далі, намотавши три витки, підключити обмотку до кінескопа і зробити ще один вимір напруги розжарювання, після чого можна прикинути, скільки витків потрібно домотати до норми. Кінці готової обмотки потрібно закріпити клеєм або мастикою. Після такого ремонту якість зображення не погіршується, і телевізор з несправним кінескопом може пропрацювати ще дуже довго.
Радіоканал, блок кольоровості, відеопідсилювач
Якщо розгортка в нормі, екран світиться, а зображення немає, можна визначити несправний блок за такими ознаками. За відсутності звуку і зображення несправність треба шукати в радіоканалі (тюнер і відеопроцесор). За наявності звуку і відсутності зображення несправність слід шукати у відеопідсилювачі або блоці кольоровості. За наявності зображення і відсутності звуку несправний, швидше за все, відеопроцесор або підсилювач низької частоти.
Після перевірки напруги живлення радіоканалу потрібно подати відео і аудіосигнали через низькочастотний. Якщо зображення або звуку немає, слід за допомогою осцилографа прослідити проходження сигналу від джерела, з якого подали сигнал, до катодів кінескопа або, якщо несправний звуковий канал, до гучномовців і при необхідності замінити несправний елемент. Якщо після подачі сигналу на низькочастотний вхід зображення і звук з'явилися, то несправність слід шукати в попередніх каскадах.
При перевірці відеопроцесора треба подати сигнал проміжної частоти на вхід ФЗС з генератора або з виходу тюнера іншого телевізора. Якщо зображення і звук не з'явилися, перевіряємо за допомогою осцилографа шлях проходження сигналу і при необхідності міняємо відеопроцесор.
Якщо зображення і звук є, то несправність слід шукати в тюнері. Перш за все треба перевірити, чи поступає на тюнер живлення. Перевірити справність ключових транзисторів, через які поступає напруга на тюнер при перемиканні діапазонів. Прослідити, чи поступає на бази цих транзисторів сигнал від процесора управління, перевірити величину і діапазон зміни напруги настройки, яка повинна мінятися в межах 0…31 В. При діагностиці несправностей тюнера потрібно подати сигнал з антени на змішувач, минувши каскади ВЧ підсилювача. Для цього зручно користуватися щупом, який можна виготовити з одноразового шприца з видаленим поршнем. У верхній частині шприца слід встановити антенне гніздо і через конденсатор 470 пФ з'єднати центральний контакт з голкою. Землю виводимо звичайним дротом; для зручності краще до земляного дроту припаяти затиск «крокодил». Щуп з’єднуємо з антенним штекером і подаємо сигнал на каскади тюнера.
Блок керування
При ремонті блоку управління телевізором бажано користуватися схемою або довідковими даними на процесор управління (http://www.bgs.nu/sdw/s.html).
Несправність в блоці може виявлятися таким чином: телевізор не включається, телевізор не реагує на сигнали з пульта або кнопок управління на передній панелі, немає регулювань гучності, яскравості, контрастності, насиченості і інших параметрів, немає налаштування на телепередачі, не зберігаються налаштування в пам'яті, немає індикації параметрів управління.
Якщо телевізор не включається, перш за все перевіряємо наявність живлення на процесорі і роботу тактового генератора. Потім потрібно визначити, чи поступає сигнал з процесора управління на схему вмикання. Для цього необхідно з'ясувати принцип вмикання телевізора. Телевізор можна включити за допомогою сигналу, що управляє, який запускає блок живлення, або за допомогою зняття блокування з проходження рядкових імпульсів запуску із задаючого генератора до блоку рядкової розгортки. На процесорі управління сигнал на вмикання позначається або Power, або Stand-by.
Якщо сигнал з процесора поступає, то несправність слід шукати в схемі вмикання, а якщо сигналу немає, доведеться міняти процесор.
Якщо телевізор вмикається, але не реагує на сигнали з пульта, потрібно спершу перевірити сам пульт. Перевірити його можна на іншому телевізорі такої ж моделі. На екрані осцилографа, що підключений до виходу фото підсилювача, будуть видні пачки імпульсів при справному пульті.
Якщо імпульсів немає, діагностуємо пульт.
Якщо пульт справний, потрібно прослідити проходження сигналу від фотоприймача до процесора. Якщо сигнал доходить до процесора, а на його виході нічого не міняється, можна передбачити, що процесор несправний.
Якщо телевізор не управляється з кнопок на передній панелі, потрібно спочатку перевірити справність самих кнопок, а потім прослідити наявність імпульсів опитування і подачу їх на шину управління.
Якщо телевізор включається з пульта і імпульси поступають на шину управління, а оперативні регулювання не працюють, треба з'ясувати, за допомогою якого виводу мікропроцесор управляє тим або іншим регулюванням (гучність, яскравість, контрастність, насиченість). Далі перевірити тракти даних регулювань, аж до виконавчих пристроїв. Мікропроцесор видає сигнали, що управляють, з шпаруватістю, що лінійно змінюється, а поступаючи на виконавчі пристрої, дані сигнали перетворяться в напругу, що лінійно змінюється. Якщо сигнал поступає на виконавчий пристрій, а реакції пристрою на цей сигнал немає, то ремонту підлягає даний пристрій, а якщо немає сигналу, що управляє, заміні підлягає процесор управління.
За відсутності налаштування на телеприймачі спочатку перевіряємо вузол вибору піддіапазону. Через буфери, що реалізовані на транзисторах, з процесора подається напруга на виводи тюнера (0 або 12 В). Найчастіше виходять з ладу саме ці транзистори. Але буває, що з процесора немає сигналів перемикання піддіапазонів. В цьому випадку треба міняти процесор.
Далі перевіряємо вузол формування напруги настройки. Напруга живлення поступає від вторинного випрямляча з рядкового трансформатора і складає 100...130 В. Із цієї напруги за допомогою стабілізатора формується 30...31В. Мікропроцесор управляє ключем, що формує напругу настройки 0...31 В за допомогою сигналу з шпаруватістю, що лінійно змінюється, який після фільтрів перетвориться в напругу, що лінійно змінюється. Найчастіше виходить з ладу стабілізатор 30..33В.
Якщо в телевізорі не зберігаються настройки в пам'яті, треба перевірити обмін даними між процесором управління і мікросхемою пам'яті по шинах CS, CLK, DI, D0. Якщо обмін є, а значення параметрів в пам'яті не зберігаються, замінюється мікросхема пам'яті.
Якщо в телевізорі немає індикації параметрів управління, необхідно в режимі індикації перевірити наявність пачок відеоімпульсів службової інформації на процесорі управління по ланках R, G, B і сигнал яскравості, а також проходження цих сигналів через буфери на відеопідсилювачі.
