Типові несправності LCD телеприймачів

1) Несправність блоку живлення — відбувається в результаті стрибків напруги в електромережі і поганого контакту в розетці.

2) Вихід з ладу плати формування і обробки відеосигналу — в основному відбувається із-за несправності блоку живлення, поступового вигорання елементів і порушення температурного режиму експлуатації.

3) Вихід з ладу ламп підсвічування і інвертора (вузла формування напруги живлення лампи) – лампочки вигоряють із-за несправності блоку живлення або у зв'язку з виробленням ресурсу, інвертор приходить в непридатність при тривалій роботі з лампочкою, що підгоріла.

Зникання  підсвічування через 1-2 секунди. В першу чергу перевірити на відповідність нормі живлення інвертора (12-15VDC), сигнал вмикання (3..5VDC).  Для виявлення дефектної деталі інвертора можна підозрювану деталь поміняти місцями з аналогічною з іншого каналу, і порівнювати поведінку ламп (або вимірів).

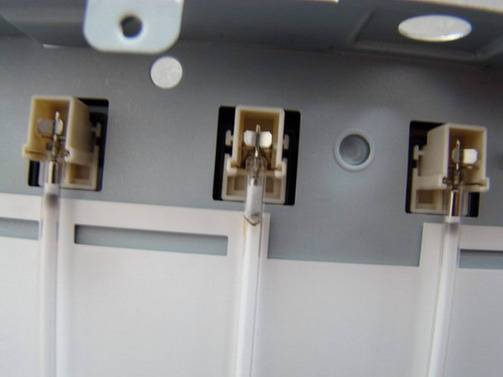

а) У разі дефекту ламп: розбита одна з ламп, повне відгорає дроту з холодного кінця однієї лампи. У деяких моделях матриць низьковольтний дріт приклеєний до корпусу лампи металевою фольгою.

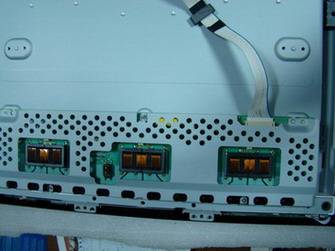

б) У разі дефекту інвертора: обрив високовольтної обмотки одного з трансформаторів. Пробій ключових транзисторів в одному з каналів; може бути наслідком витоку/втрати ємності резонансного конденсатора. Пробій ключового транзистора DC-конвертора регулювання яскравості (в разі конвертора паралельного типа - причиною бувають короткозамкнуті витки в дроселі конвертора.)

Зникання підсвічування через невизначений час (від 10-20 с до декількох діб) : дефект ламп - відгорає холодний або дефект інвертора. Точно перевірити можна на зовнішніх лампах.

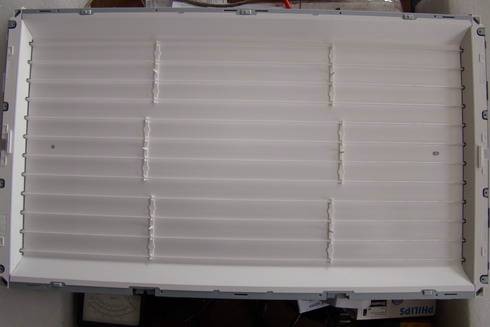

Червоний відтінок підсвічування, нерівномірна освітленість матриці (з боку гарячого кінця - світліше). У переважній більшості випадків лампи виробили свій ресурс і підлягають заміні. У окремих випадках причиною є занижена напруга живлення на виході інвертора.

4) Поява на екрані горизонтальних або вертикальних смужок і битих пікселів – пошкодження матриці не підлягає ремонту.

Зображення присутнє, але є...

а) ...смуги на матриці: вертикальні/горизонтальні, тонкі) – дефект викликаний порушенням контакту шлейфів дешифраторів і кристала матриці. Може виявлятися не постійно. Відновленню не підлягає.

б) ...смуги на матриці: вертикальні/горизонтальні, широкі) - дефект викликаний порушенням контакту шлейфів дешифраторів з платою контролера матриці, або виходом з ладу  будь-яка  ІМС  дешифратора, або непропаї у вихідних ланках приймача LVDS ( інерфейс передачі електричних сигналів на високих частотах за допомогою дешевих з’єднувачів  на основі мідної витої пари; матриця – LVDS – пам’ять контролера – контролер). Відновленню не підлягає.

Замість зображення спостерігається...

а) ...хаотичні смуги: як правило викликано поганим контактом шлейфу матриці, але не виключений дефект матриці; занижено/завищено живлення матриці в цілому, або окремих її компонентів (приймача LVDS, дешифраторів, кристала), некоректне функціонування DC конвертора матриці, немає сигналу Reset на приймачі LVDS, вихід з ладу самого приймача.

б) ...чорний растр : відсутність сигналу на LVDS, дефект приймача. Причина може бути в матриці.

в) ...білий растр: повна відсутність живлення матриці - обрив запобіжника матриці (мимовільний, або "з причиною"), обрив у колі DC-конвертора матриці.

5) Механічні пошкодження, попадання всередину пристрою води або інших рідин і сторонніх предметів. Наслідки від таких дій можуть бути самими різними, аж до повної неремонтопридатності устаткування.

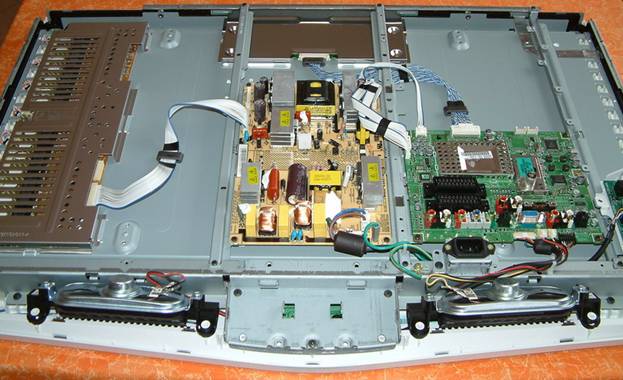

Конструкція LCD телеприймача

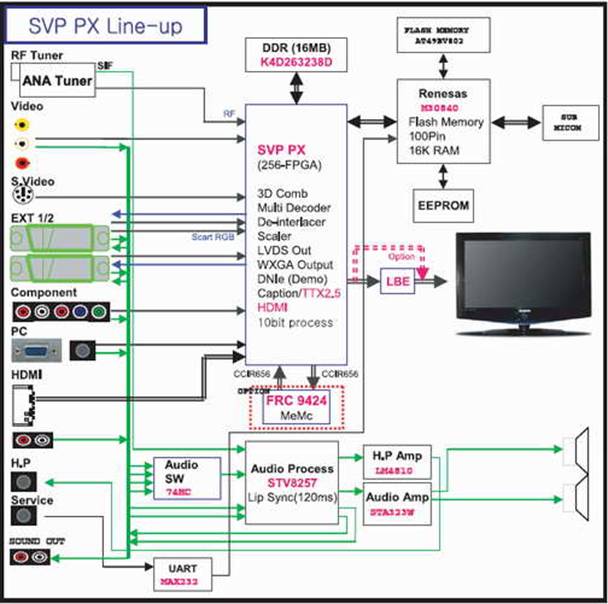

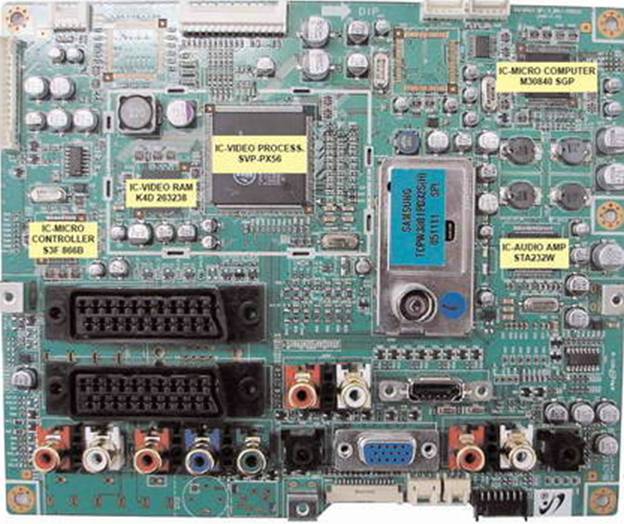

Скалер-конвертер Plus дозволяє підвищувати і  комутувати стандартні компонентні, композитні, S- відео і HDMI сигнали до роздільності 1080p. До скалера - конвертеру можуть бути підключені всі можливі джерела сигналів, такі як DVD плеєри, комп’ютери, ігрові приставки останнього покоління.
