Аналіз несправності на основі зображення



Коли екран телевізора починає світитися і на ньому з'являється щось схоже на зображення, це найперший спосіб оцінки можливі несправності телевізора.

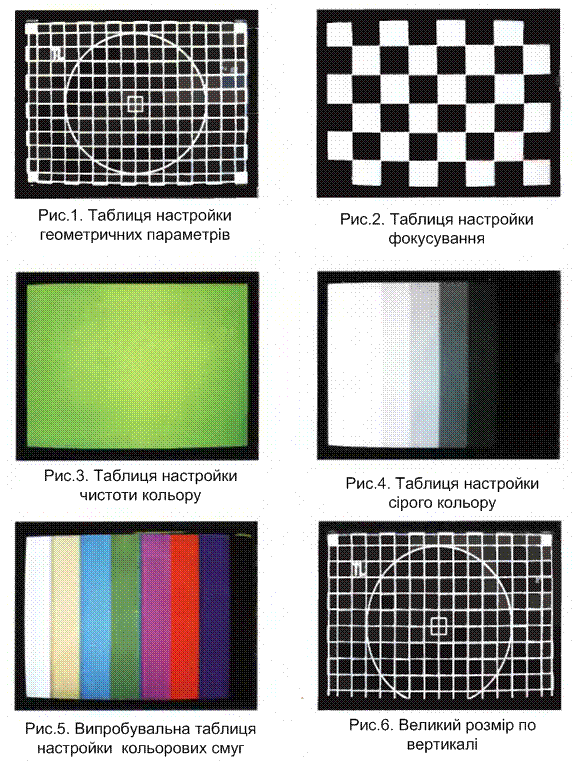

Випробувальна таблиця на рис. 1 показує правильно відцентроване зображення. Центри круга і екрану повністю збігаються. Горизонтальний розмір зображення (рядкова амплітуда) нормальна: ліворуч і праворуч можна відзначити білі смужки. Це має відношення і до вертикаль­ному розміру (кадровій амплітуді). Білі квадрати, розташовані по чотирьох кутах, дозволяють швидко перевірити правильність розмірів по вертикалі і гори­зонталі.

Для того, щоб виявити якість фокусування, використовують таблицю у вигляді шахового поля (рис. 2). Ребра квадратів мають бути тонкими і ідеально обкресленими.  Таблиця чистоти кольору (рис. 3) дозволяє «запалити» гармати R, G і В одну за іншою. Так перевіряються ідеальна чистота і однорідність на всій поверхні кольору, відтворного на екрані. В даному випадку світле поле на екрані утворює лише гармата зеленого кольору.

Коли включено всі три гармати зображення на екрані повинно бути рівномірно білим, без домінанти кольору. Можливо, виникне необхідність відрегулювати налаштування балансу білого для здобуття потрібної кольорової температури. Використання таблиці, показаної на рис. 4, відповідає багатьом задачам: перевірка лінійності каналу передачі сигналу яскравості (кожна смуга має бути чітко помітною), контролю домінанти кольору і регулюванню контрасту, щоб  смуги не зсунулись у бік чорного.

Таблиця, представлена на рис. 5, широко використовується і дозволяє оцінити загальний стан телевізора. Вона добре підходить для проведення контролю функціонування відеосхем, ПЧ відео і дискримінатора кольоровості SECAM.

На рис. 6 слід звернути увагу на нижню частину екрану. Центр таб­лиці знаходиться нижчим за центр екрану. Білі горизонтальні лінії пара­лельні - відсутнє спотворення кадрової лінійності. Необхідно спробувати відрегулювати розмір кадрів.

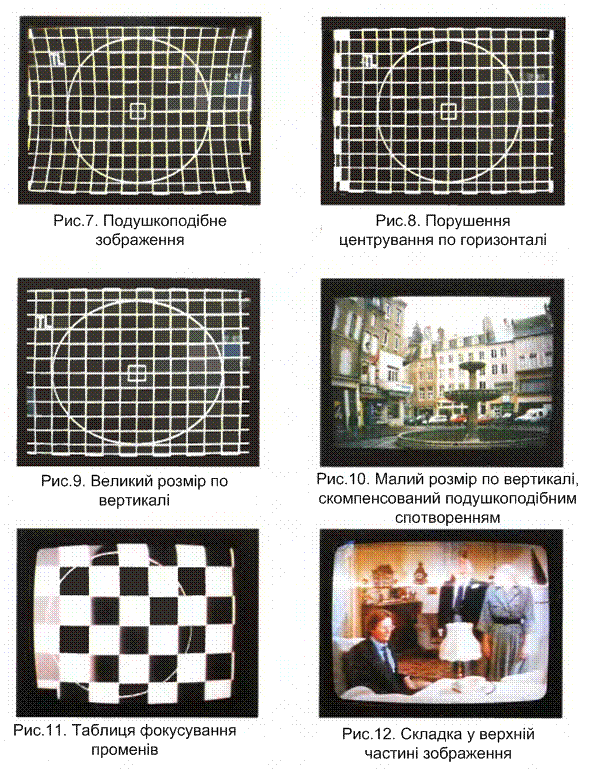

На рис. 7, 8 показані різні геометричні спотворення зображення.

На рис. 9 центр зображення збігається з центром екрану. Коло деформоване, про що інформує великий розмір по горизонталі.

У нижній і верхній частині зображення, показаного на рис.10 спостерігається недолік розміру по горизонталі, який оптимальний в центральній час­ти екрану. Насправді недолік рядкової амплітуди був скомпенсований за допомогою збільшеної корекції в горизонтальному напряму. Залишається виправити рядкове спотворення і повторно провести корекцію по го­ризонталі. Для цього використовується таблиця фокусування променів (рис. 11).

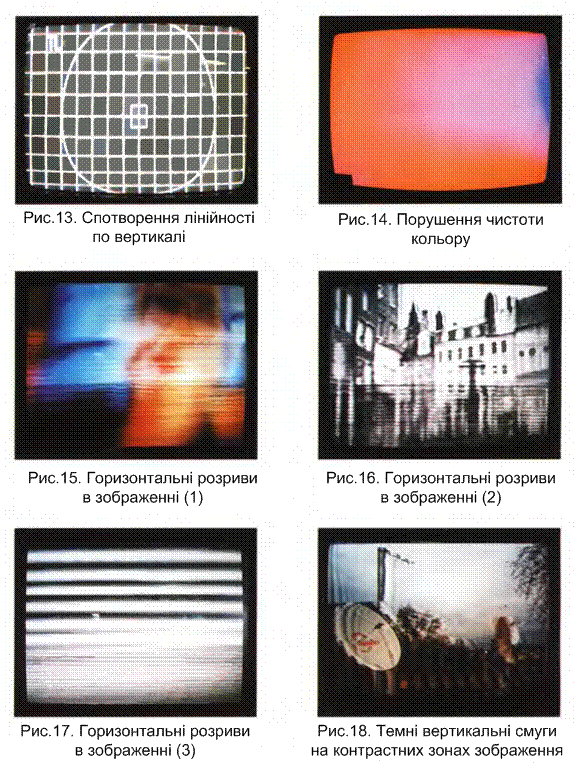

У верхній третині зображення на рис. 12 спотворення особливе помітно. Це характерно для кадрової лінійності. Коло випробувальної таблиці на рис. 13 набуло форму яйця (у персонажів подовжена верхня частина голови). Крім того, центр зображення не збігається з центром екрану.

Інколи в правій частині екрану спостерігаються кольорові спотворення (рис. 14); за допомогою відповідної таблиці виявляється порушення чистоти кольору. Якщо воно не викликане дефектом маски, необхідно перевірити, чи не є спотворення результатом неекранованої акустичної системи, що стоїть в безпосередній близькості від телевізора.

Розриви в зображенні, представлені на рис. 15, нерівномірно розподілені по всій його поверхні. Кольори відтворюються правиль­но. Зображення має повну кадрову стабільність.

На екрані, показаному на рис. 16, відтворюється чорно-біле зображення. Верхня частина екрану має ідеальну розгортку, але горизонтальні смуги стають помітнішими по мірі наближення до нижньої частини.

Представлене на рис. 17 зображення чорно-біле; воно сильно спотворене, про його вміст неможливо судити.

Зображення на рис. 18 особливо спотворено на контрастних і насичених деталями поверхнях. Однорідне забарвлення ділянки мало торкнулися спотворення.

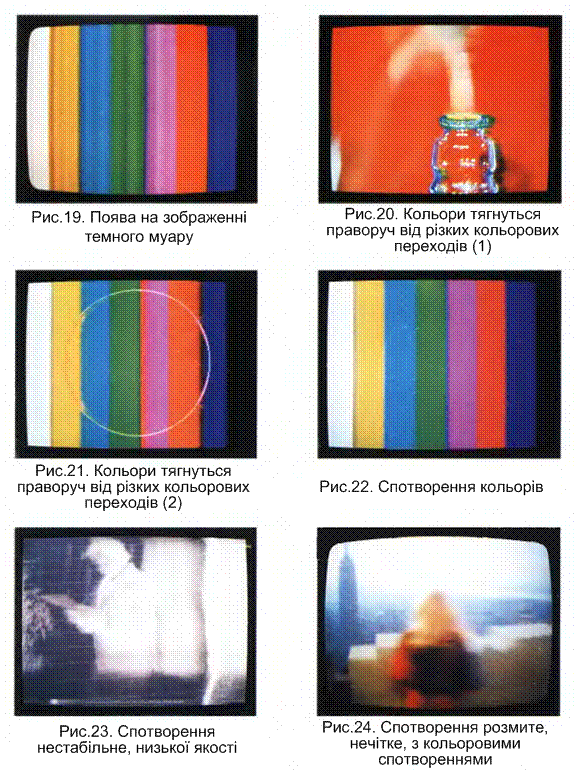

Коли генератор випробувальної таблиці налагоджений, на екрані телевізора мож­на спостерігати щось схоже на муар (рис.19). Насправді спотворення  на зображенні не пов'язано з несправністю в приймальній частині телевізора

У прикладі, представленому на рис.20, на краях банки з варенням спостерігаються зелені відблиски. Причиною спотворення може бути погане налаштування частоти фільтру «кльош» на частоту 4,286 МГц.

При налаштуванні телевізора (аналоговий фільтр «кльош») по таблиці кольорових смуг можна відзначити неякісний вертикальний перехід в центрі екрану і розтягання кольору в праву сторону від кола (рис. 21).

 На екрані, показаному на рис. 22, спостерігається безліч маленьких блимів, особливо в лівій частині кожної кольорової смуги. Спотворення може бути викликано з неполадками в блоці прийому.

Чорно-біле зображення на рис.23 нестабільно, з сильними перешкодами. Несправність викликана дефектом в блоці прийому.

На рис. 24 показано кольорове зображення з сильними перешкодами, немає чітко­сті, кольори містять багаточисельні вкраплення. Дефект викликаний проблемою узгодження в схемі демодуляції відеосигналу.

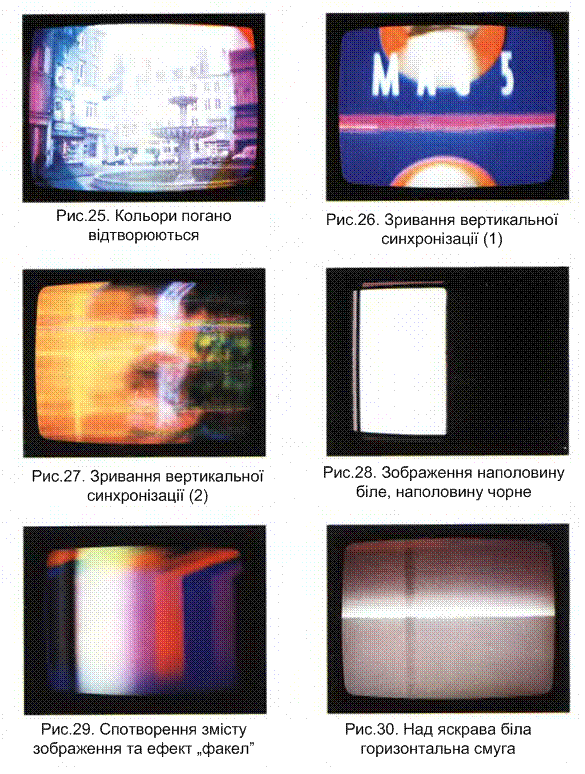

Якщо в центрі зображення чорно-біле або кольорове, але периметр забарвлений червоним або зеленим ореолом (рис. 25), дефект викликаний неправильним регу­лювання блоку зсуву на горловині кінескопа або деформацією маски від удару.

Інколи зображення втрачає синхронізацію і переміщається у вертикальному напрямі (повільно), особливо при перемиканні каналу(рис. 26).

На рис. 27 зображення постійно переміщається у вертикальному напрямі, а у верх­ній частині спостерігається ефект «факелу».

При виявленні дефекту зображення, представленого на рис. 28, перевір­ка виконується, коли антена відключена. Розділова лінія, що відділяє білу частину зображення від чорної, не пряма – вона має нестабільність по фазі рядкової розгортки.

Зображення на рис. 29 містить дуже світлу широку вертикальну смугу. У верхній частині екрану спостерігається ефект «факелу» (випадання гори­зонтальної синхронізації).

На рис. 30 зображення містить понад яскраву білу горизонтальну смугу, спостерігається порушення лінійності по вертикалі.

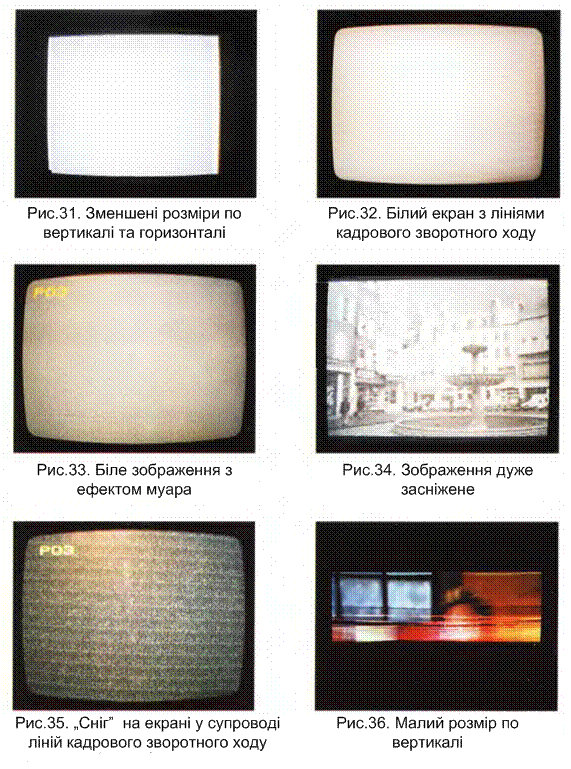

На екрані, представленому на рис. 31, видно розгортки із зменшеними рядковими і кадровими амплітудами.

Екран на рис. 32 білого кольору; має місце кадровий зворотний хід, харак­терний для дефекту гасіння і прив'язки рівня чорного.

Муар на екрані (рис. 33) частково викликаний нестабільністю зображення, що відтворюється. Дефект також може бути наслідком неякісної обро­бки ПЧ відео.

Спотворення, представлене на рис. 34, може бути із-за прийому дуже сла­бого сигналу (перевірити антену і коаксіальний кабель) або несправності АРП.

Спотворення, представлене на рис. 35, може з'являтися в наслідок неякісної обробки сигналу ПЧ зображення. Кадровий зворотний хід інформує про збій у функціонуванні відеокаскадів в результаті втрати синхронізації сигналу Super SandCastle SSC.

Вміст видимої частини зображення на рис. 36 відтворюється нор­мально. Дефект викликаний несправністю силового кадрового каскаду.
